| 产地 | 河北保定 | 品牌 | 光讯电气 |
| 调节级数 | 根据消弧线圈的容量及调流范围，有载开关设有9档到15档 | 单相接地故障时残流 | ≤5A |
| 电容电流测量误差 | ≤2% | 单相接地故障时补偿电网脱谐度 | ≤10%（与接地残流设定值有关） |
PRODUCT DETAILS

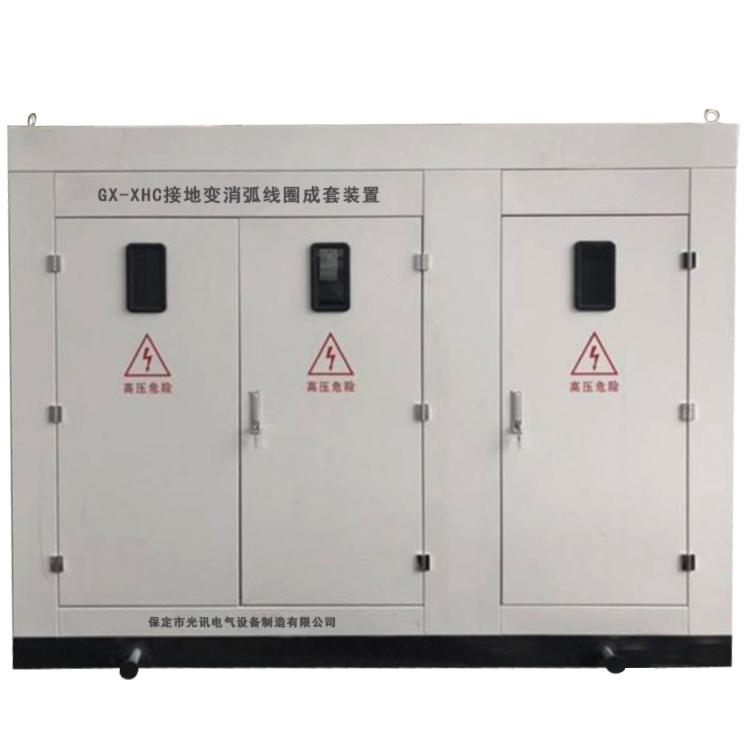

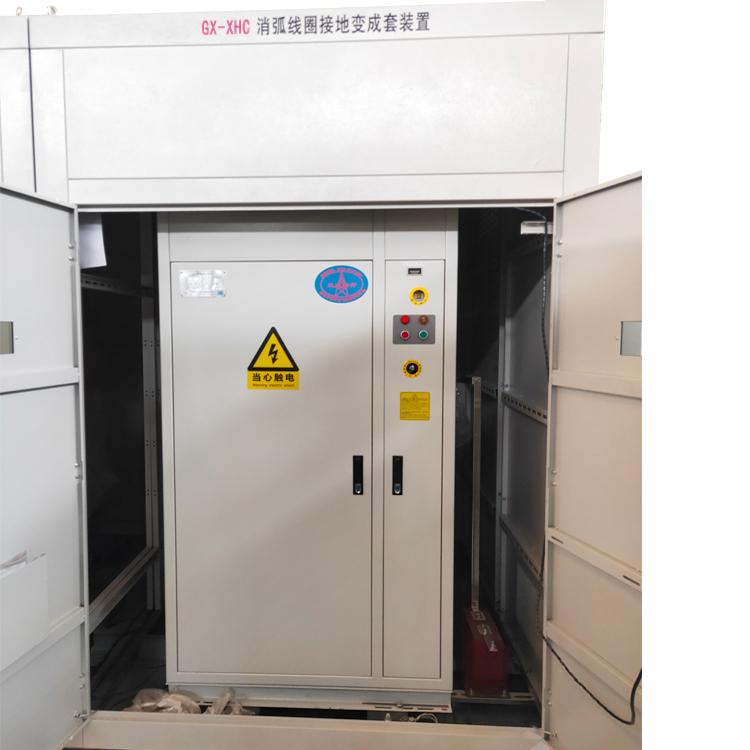

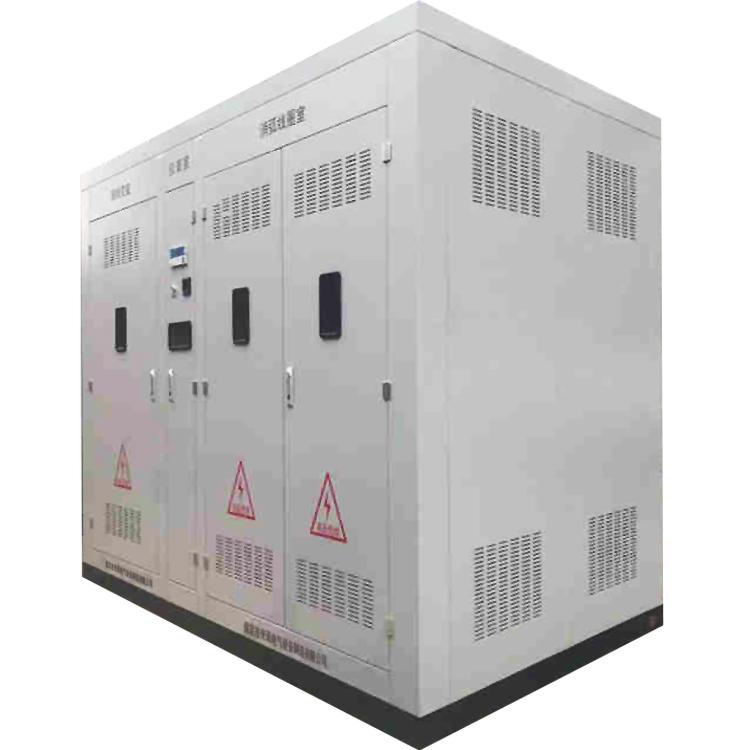

产品实拍
1.系统简介
GX-PXH-10KV接地变消弧线圈成套装置，利用有载开关调节实现消弧线圈等值电抗的变化。消弧线圈的可调范围宽，对电网的适应能力强。使用有载开关实现0秒补偿。微机控制器采用内嵌式工控机, 自动检测、识别电网的运行状态。在电网正常运行时,实时跟踪计算电网对地电容电流及补偿电网的脱谐度;在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。
2. 工作原理
所谓调匝式消弧线圈就是通过有载开关换档改变消弧线圈电感电流，由于感性电流和容性电流的相位相差180°，两者进行算术运算，抵消电网接地时的电容电流。
调匝式自动跟踪消弧线圈补偿成套装置由接地变压器、有载开关、消弧线圈、阻尼电阻箱、微机控制器(装于控制屏中)、控制屏五部分组成。
3.技术参数
3.1使用范围
该装置适用于城乡供电和钢铁、石油、化工、煤炭等行业的6～66kV的中压配电网。
3.2使用环境
3.2.1 海拔高度不超过3000米；
3.2.2 空气相对湿度不大于90%，无导电尘埃存在；
3.2.3 不含有腐蚀金属和破坏绝缘的气体以及蒸汽的场所；
3.2.4 环境温度-5℃～＋40℃，通风状态良好；
3.2.5 无剧烈振动和冲击,垂直倾斜度不超过5度的场所.
3.3技术性能指标
3.3.1 适用电压等级:6KV、10KV、35KV、66KV
3.3.2 调节级数:根据消弧线圈的容量及调流范围，有载开关设有9档到15档。
3.3.3 电容电流测量误差≤2%；
3.3.4 单相接地故障时残流≤5A
3.3.5 单相接地故障时补偿电网脱谐度≤10%（与接地残流设定值有关）；
3.3.6 可选配小电流接地选线功能
4、定货须知
为了更好的为您服务，定货时请提供以下资料：
（1）本系统所运行的电压等级、系统电容电流值或消弧线圈容量、是否需要并联运行，一次设备安装场地尺寸。
（2）目前系统不对称电压。
（3）接地变压器是否由用户自行置备；由厂方提供时应说明是否需要二次绕组及其容量。
（4）接地变压器、消弧线圈的绝缘形式（干式或油浸式）。
（5）一次设备是户内还是户外安装使用。
（6）提供中心控制屏的颜色与尺寸。
（7）是否选配小电流接地选线装置；需要时请提供变电站出线线路总数，尽可能提供一次接线图。
