盐山环氧富锌底漆防腐钢管直销

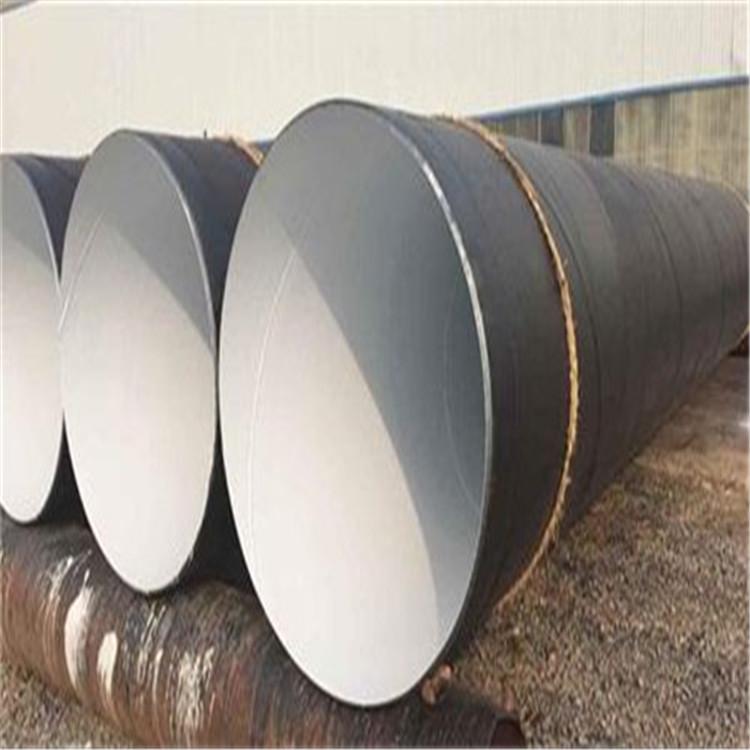

环氧煤沥青防腐螺旋钢管就是我们常说的几布几油，常见的有一布两油防腐钢管，三油两布防腐钢管，五油三布防腐钢管，七油四布防腐钢管。环氧煤沥青防腐螺旋钢管组份为环氧煤沥青底漆和面漆，都是以环氧树脂和煤沥青为主要成膜物，添加各种防锈颜料、绝缘性填料、增韧剂、流平剂、稀释剂、防沉剂等制成。外观：底漆甲组分铁红色，乙组分黑色，面漆均为黑色。具有优异的耐化学介质腐蚀性和良好的物理机械性能，粘结力好，涂膜坚韧，并有优异的电绝缘性和抗渗透性，抗杂散电流和抗微生物侵蚀性，成膜后，可减少施工道数。主要的执行标准SY/T0447－96《埋地钢质管道环氧煤沥青防腐层技术标准》和SY/T0457－2000《钢质管道液体环氧涂料内防腐层技术标准》。主要用于埋地或水下钢质输油、输气、供水、供热管道的外壁防腐，也适用于各类钢结构、码头、船舶、水闸、煤气储罐、炼油化工厂设备防腐及混凝土管、污水池、楼顶防水层、卫生间、地下室等混凝土结构的防水和防渗漏。

　　环氧煤沥青防腐钢管的施工流程（1）、表面处理。环氧煤沥青防腐钢管钢铁表面清除油污，最好采用喷砂除锈至最低达到GB/T8923的Sa2级，最好达到Sa21/2级。施工条件受限制时，也可采用工具除锈至Sa2.5级。钢表面处理合格后，必须在返锈前尽快涂底漆（正常在8h内，当空气相对湿度超过80%时，应立即涂底漆）。（2)\混凝土表层20㎜内含水率低于6%，并清除疏松物质，呈现平整坚实表面。注：环氧煤沥青防腐钢管“面、布、面”为连续涂敷面漆、玻璃布、面漆的简写，也可用一层浸满面漆的玻璃布代替。一般情况选用普通级防腐，如：地沟管道、保温管道、贮罐内外壁、异形金属构件、混凝土表面等；对直接埋地管道，应选用加强级；对腐蚀环境恶劣或维修困难的场合，应选用特加强防腐，如：穿越管道、水下管道、贮罐底部等。(3)、环氧煤沥青防腐钢管检漏和补漏。防腐层缠后静置自干，至少8h内保持不淋雨、不泡水，10℃以上养护7～10天方可投入使用，10℃以下应适当延长。防腐层实干后，用电火花检漏仪，按国标GB50268－97所规定的检漏电压（即：对普通级用2.0kV；对加强级用3.0kV；对特加强级用5.0kV）检查因涂漆不均匀或漏涂而形成的少量针孔，并对出现针孔处涂面漆补漏。(4)、环氧煤沥青防腐钢管质量检验。按GB50268－97或SY/T0447－96规定的条件和方法，进行外观、厚度、电火花试验和粘附性检查，并对缺陷处修补至合格。防腐层未达到实干时不得搬运防腐管。装卸防腐管时，只能用软质吊带与防腐管接触。堆放防腐管时，管两端和中部应放置沙袋和木垫，使管外壁之间及与地面隔离。防腐管应及时埋地使用，如存放超过一个月，应用苫布覆盖，避免日晒雨淋，如存放超过半年，使用前宜刷涂一层环氧煤沥青面漆。

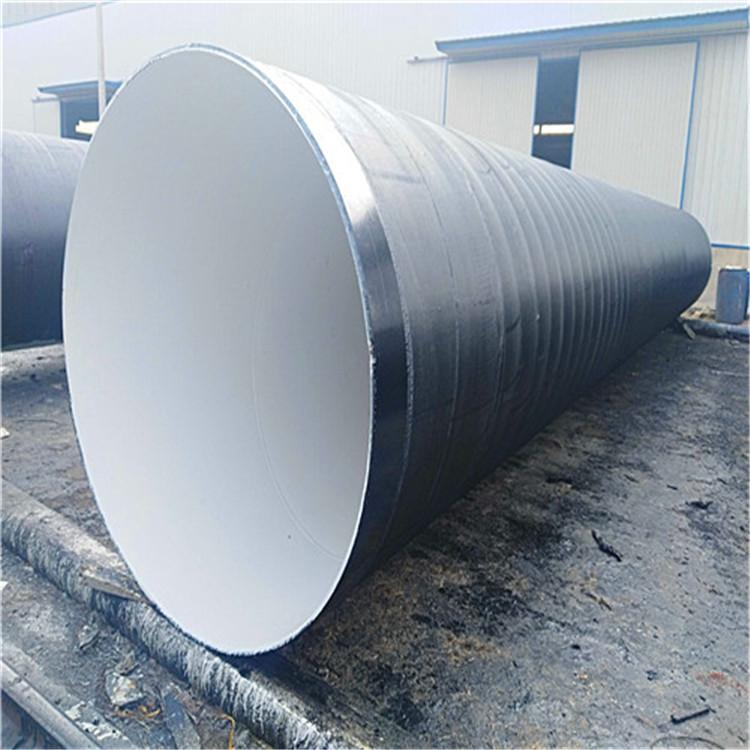

　　传统的环氧煤沥青防腐钢管是传统的人工缠绕玻璃丝布，效率慢、工艺粗糙。很多客户反映防腐层表面不工整，有气泡，厚度不均。经过我厂科研人员的实地考察和案例分析，终于找到了一种新型的方案，彻底解决了客户的担忧！以往都是钢管不动，如今我们让钢管旋转起来，这并不难，放在我们自制的电动支架上，启动电源，拨动档位（速度可控），工人手持玻璃丝布与机器配合，这样出来的环氧煤沥青防腐钢管，无论是一布两油、两布三油还是三布五油都十分平整。

　　环氧煤沥青防腐钢管作为一种保护和装饰材料发展到今天，人们除了关注它的环保安全和美观持久之外，不断赋予其新的功能。埋地金属管道外用防腐环氧煤沥青漆，该漆以环氧树脂，煤沥青为主要成膜物质，滑石粉，石灰石，矸石粉、为填充介质，甲苯，二甲苯为溶剂，该漆生产工艺简单，先将煤沥青加热脱水、脱除低馏点组分及部分酸性油，然后依次加入滑石粉，石灰石，煤粉、矸石粉转入胶体磨，进行研磨，使研磨后的细度达到防腐漆成膜，易于流平即可。环氧煤沥青防腐漆提高了油漆的软化点，拓宽了耐温范围，增加了漆膜的硬度，固化后的涂层具有优良的附着力，漆膜机械性能好，耐微生物腐蚀和植物根茎穿透。环氧煤沥青防腐钢管外表几层防腐漆，环氧煤沥青防腐在做防腐的第一步是除锈，把钢管外表清理干净，在涂防腐漆，防腐漆是专用漆，表面处理。环氧煤沥青防腐钢管外表几层防腐漆，环氧煤沥青防腐在做防腐的第一步是除锈，把钢管外表清理干净，在涂防腐漆，防腐漆是专用漆，表面处理。
