沼气湿法脱硫888工艺流程

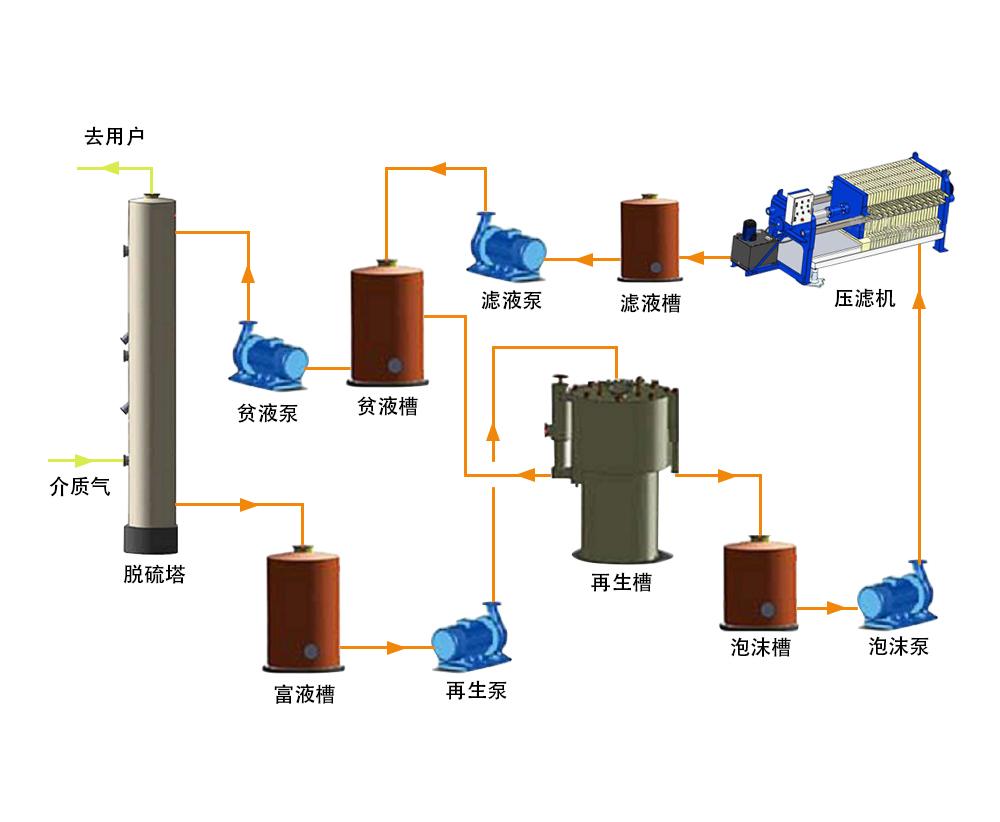

1、气体流程：

自前工段来的沼气进入湿法脱硫复合塔底部，自下而上流动，与上部喷淋下的脱硫液逆流接触，沼气中的H2S被吸收，进一步捕除沼气中的部分水份后 (H2S≤50mg)进入下工段。

2、脱硫液流程：

从脱硫塔底部引出的富液首先进入富液槽，经过一定的缓充熟化，经富液泵加压送至再生槽喷射器。富液高速通过喷射器喷嘴时，喷射器吸气室形成负压自动吸入空气，富液与空气两相并流经喷射器喉管、扩散管由尾管排出，并由再生槽底部并流向上流动。此时，富液中的悬浮硫颗粒被空气浮选形成泡沫飘浮在再生槽上部，溢流至硫泡沫槽内。清液与泡沫分离后经液位调节阀流经贫液泵加压，进入塔顶，经过吸收硫化氢后的贫液转化成富液并流入塔底，最后进入富液槽，如此循环。

再生槽上部分离出的硫泡沫流入泡沫槽、经泡沫泵送入压滤机，从而得到纯度较高的单质硫。其中产生的清液经降温、活化、沉淀后返回溶液系统。
