可挥发有机物VOCS催化燃烧设备工作原理

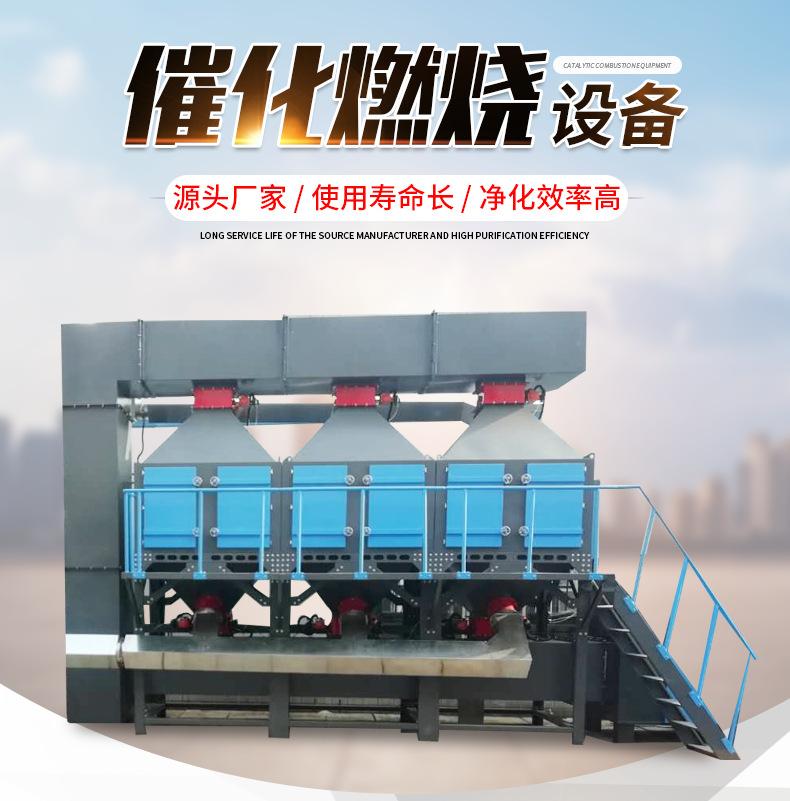

催化燃烧设备

活性炭吸附脱附催化燃烧是新一代VOC废气处理设备，是将吸附浓缩单元和热氧化单元有机结合起来的一种方法，主要适用于低浓度有机气体尤其对大风量的处理场合，均可获得满意的经济效果和社会效果。经吸附脱附后转化成小风量、高浓度有机废气，对其进行热氧化处理并将有机物燃烧释放的热量有效利用。

有机废气先通过干式过滤，将废气中颗粒状污染物截留去除，然后进入吸附床进行吸附，利用蜂窝状活性炭将有机溶剂吸附在活性炭表面，处理后的洁净气体经过风机、烟囱高空排放。活性炭经过吸附运行一段时间后达到饱和，启动系统的脱附催化燃烧过程，通过热气流将原来已经吸附在活性炭表面的有机溶剂脱附出来，并经过催化燃烧反应转化成二氧化碳和水蒸气等无害物质，并放出热量，反应产生的热量经过热交换部分回用到脱附热气流中，当脱附达到一定程度时释放热，使脱附加热达到平衡，系统在不借助外加热的情况下完成脱附再生过程。

催化燃烧设备

催化燃烧设备主要用于涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有害有机废气的净化及处理，尤其对高浓度、大风量的废气有较好的处理效果，均可获得满意的经济效益和社会效益。

该工艺主要采用催化剂，废气在催化剂作用下发生氧化反应，生成无毒无味的二氧化碳（CO2）和水（H2O）；

其独特的换热系统保证了余热的有效回收，当废气浓度达到一定程度时，换热系统能使有机废气加热到催化氧化反应的起始温度，无需电加热，通过自身热量平衡处理有机废气。

该装置是将浓缩的有机废气引入主要设备。有机废气经内装加热装置从活性炭层中将有机物分离后，通过催化剂的作用分解成水和二氧化碳，同时释放能量，由热交换装置置换能量，用于维护设备自燃的能源。

当催化床温度达到250～300时，催化燃烧床开始反应，利用废气燃烧产生的热空气循环使用，此时电加热停止，不需要外加热，单床脱附，脱附时间为2~3小时，设定时间活性炭吸附箱定时自动切换脱附，内部装填的陶瓷蜂窝体贵金属催化剂使用寿命为8000小时。整个脱附系统采用多点温度控制，保证脱附效果的稳定。

吸附+催化燃烧装置

采用吸附浓缩+催化燃烧组合工艺，整个系统实现了净化、脱附过程闭循环，与回收类有机废气净化装置相比，无须备压缩空气和蒸气等附加能源，也无须配备冷却塔等附加设备，运行过程不产生二次污染，设备投资及运行费用低。

催化燃烧,催化燃烧设备,催化燃烧废气处理设备，催化燃烧设备应用新型活性炭（多为蜂窝炭或纤维炭）吸附浓缩低浓度的有机废气，吸附接近饱和后引入热空气加热活性炭，使有机废气脱附出来进入催化燃烧床进行无焰燃烧净化处理，热气体在系统中循环使用或增设二级换热器进行热能回收。该法将低浓度的有机废气通过活性炭将其浓缩成高浓度的有机废气再通过催化燃烧彻底净化。该法吸取了吸附法和催化燃烧法的优点，克服了各自单独使用的缺点，是目前国内治理有机废气的成熟、实用的方法。

选用特殊成型的蜂窝活性炭作为吸附材料，吸附剂寿命长，吸附系统阻力低，净化效率高。

用贵金属钯、铂载在蜂窝陶瓷上作催化剂，催化燃烧率达97%以上，催化剂寿命长、催化剂的分解温度低，脱附预热时间短，能耗低。

催化燃烧装置主要由热交换器、燃烧室、催化反应器、热回收系统和净化烟气的排放烟囱等部分组成，如右图所示。其净化原理是：未净化气体在进入燃烧室以前，先经过热交换器被预热后送至燃烧室，在燃烧室内达到所要求的反应温度，氧化反应在催化反应器中进行，净化后烟气经热交换器释放出部分热量，再由烟囱排入大气。
