衡水百功管业有限公司

【波纹涵管】规格型号：

1 涵管钢板材质:Q235或SS400热轧钢板；

2 涵管钢板厚度:2mm、2.5mm 2.75mm 3.0mm 3.5mm 3.75mm 4.0mm 5.5mm 4.75mm 5.0mm 5.5mm 5.75mm 6.0mm 6.5mm 6.75mm 7.0mm 7.5mm7.75mm -8mm

3 按组装形式分:整装型和拼装型、

4 填土高度:1.5-60m、

5 管径:0.5m 0.75m 0.8m 1m 1.5m 2m 2.5m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m

6 波形参数:波距P*波深D (单位mm)75*25,125*25,150*25，150*40,200*55,150*50,150*60，150*65,300*110,380*140,400*180

7 防腐处理:热浸镀锌大于等于84um;二次防腐(一般为增涂沥青)、

8 钢制波纹涵管 使用年限大于等于100年

9 执行标准:依据JTT 791-2010 公路涵洞通道用波纹钢管(板)标准生产、

10 压力级别:0.1-6.0mpa、

11 抗 集中载N(KGF)100N变形量不大于0.2%

12 抗均匀 载(KGF)，变形量不大于0.1D、

13 垂直泄露:不漏浆、

14 轴向拉伸N(KGF) 2450N波纹管不损坏、

15 抗弯曲试验 R=300时不漏浆

16 外观:外观清洁，无孔洞，咬口无开裂，无脱扣。

钢波纹涵管的特点：

1.工程实际造价比同类跨径的桥梁 隧道 涵洞低;

2.金属涵管施工工期较短，主要为整装 拼装施工;

3.采用标准化设计、生产，设计简单，钢制涵管生产周期短;

4钢制波纹涵管.生产不受环境影响，进行集中工厂化生产，钢波纹涵管有利降低成本，控制质量;

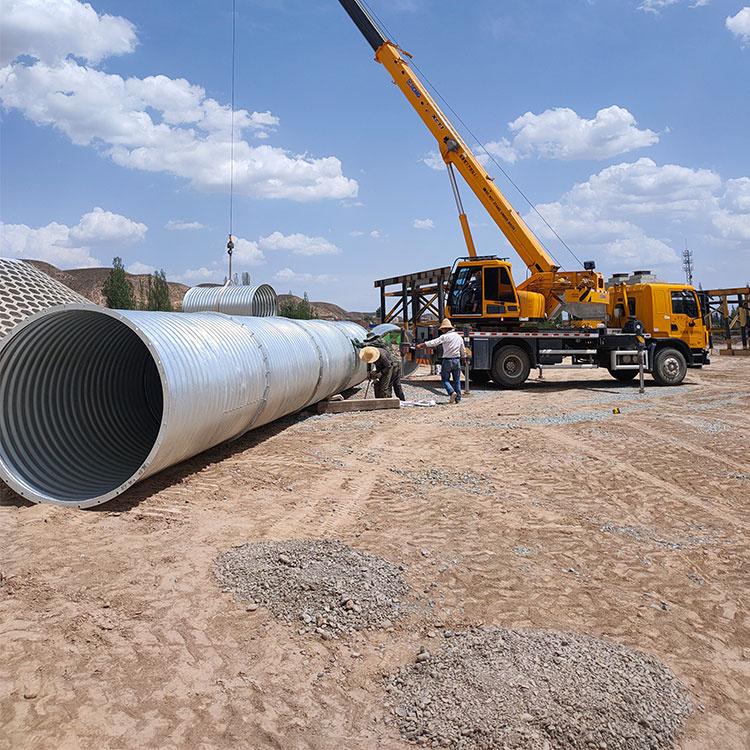

5. 现场安装不需使用大型设备，方便安装;

6. 减少了水泥、块片石或碎石、砂等的用量，有利于环保;

7. 有利于改善软土、膨胀土、湿陷性黄土等特殊地基结构物处的不均匀沉降问题，提高了公路服务性能，减少了工后养护成本;

8. 钢波纹涵管解决北方寒冷地区(霜冻)对桥梁混凝土结构的破坏。
