任丘市盛恩机械配件有限公司
主营：生产销售：齿轮、伞齿轮、齿条、链轮、链条、轴、法兰、轴承座、涡轮、蜗杆、紧固件、异形件、机械配件。
咨询电话：
15369750621
| 价格 | ¥ 40.00 |
| 起订量 | ≥1个 |
好货推荐
| 品牌： | 盛恩机械 | 产地： | 河北沧州 |
| 销售方式 | 厂家直销 | 加工定制： | 是 |
| 可售卖地 | 全国 | 运输方式： | 物流 |
PRODUCT DETAILS

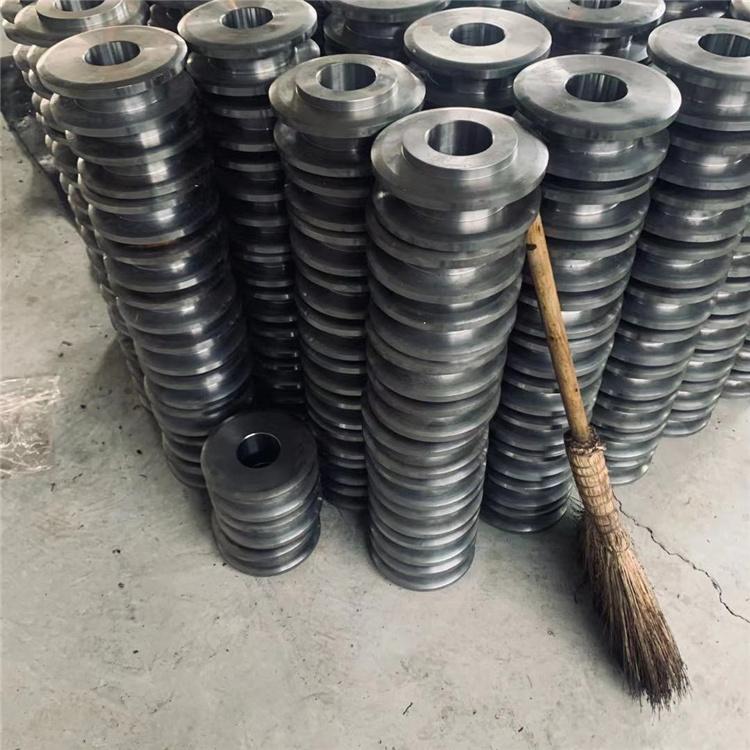

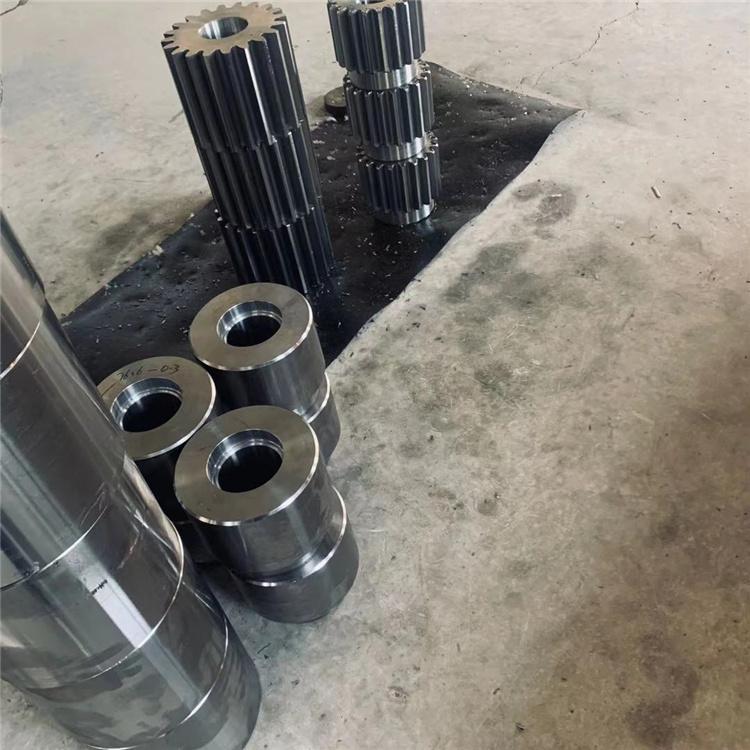

圆柱齿轮各部分名称(以直齿圆柱齿轮为例进行说明)
l）节圆直径d’、分度圆直径d——连心线O1O2上两相切的圆称为节圆。对单个齿轮而言，作为设计、制造齿轮时进行各部分尺寸计算的基准圆，也是分齿的圆，称为分度圆。标准齿轮d=d’。
2）齿顶圆直径da—通过轮齿顶部的圆，称为齿顶圆。
3）齿根圆直径df—通过齿槽根部的圆，称为齿根圆。
4）齿顶高ha齿根高hf齿高h—齿顶圆与分度圆的径向距离称为齿顶高；分度圆与齿根圆的径向距离称为齿根高；齿顶圆与齿根圆的径向距离称为齿高。其尺寸关系为：h=ha+hf
5）齿厚s、槽宽e、齿距p——每个轮齿在分度圆上的弧长称为齿厚；每个齿槽在分度圆上的孤长称为槽宽；相邻两齿廓对应点间在分度圆上的弧长称为齿距。两啮合齿轮的齿距必须相等。齿距p、齿厚S、槽宽e间的尺寸关系为：p=s+e，标准齿轮的s=e。
6）模数——若以Z表示齿轮的齿数，则：分度圆周长=πd=zp，即d=zp/π。令p/π=m，则d=mz式中。称为模数。因为两齿轮的齿距p必须相等，所以它们的模数也相等。
为了齿轮设计与加工的方便，模数的数值已标准化。模数越大，轮齿的高度、厚度也越大，承受的载荷也越大，在相同条件下，模数越大，齿轮也越大
用合成润滑油和在油中适当地加入极压添加剂，不仅可提高齿面的承载能力，而且也能提高传动效率。
