MSDGXC箱变智能监控装置具备箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现光伏电站的远程管理和自动化监控，满足光伏电站智能化、“无人值班，少人值守”的运行管理方式。

装置主要特点

l 先进的软硬件技术构筑通用平台：嵌入式32位高速网络CPU芯片、浮点DSP为基础，配置大容量的SDRAM和FlashROM构成核心通用硬件模块。软件方面基于实时多任务操作系统的软件平台，保证产品的通用性、可移植性、易于升级和派生。

l 高性能的分布性：以网络为基础的高度分布式软件平台，面向对象分类的应用功能模块，保证了应用的可裁减性，同时以具备高度的一致性和完整性，可以等效成一台超级计算机运行所有的应用功能。

l 装置模块化设计，层次分明，结构简单，易于扩展和维护。

l 装置上网方案采用了嵌入式单片机技术方案，其小巧灵活性、可靠性、抗干扰能力、抗病毒能力、抗恶劣环境能力，是基于PC机的方案无法比拟的。

l 装置组网方案采用了具备联网能力的IES605 系列串口联网服务器型交换机，

提供快速环网算法恢复技术，恢复时间小于 20 毫秒，能够提供一个链路冗余备份的网络。

l 串行通信接口、网络通信接口之间，均加有光电隔离或线圈隔离。

l 装置采用容错技术，同时具有软、硬件看门狗，电源监视电路，从根本上消除了死机现象。

l 装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性，特别适应于恶劣环境,适用于-40℃～70℃的宽温工作环境。

l 针对大装机容量风力光伏发电箱式变压器提供变压器本体保护（差动速断保护、比率差动保护等），可采集高压侧1段三相电压、2组三相电流（测量、保护），变压器低压侧1段三相电压、2组三相电流（测量、保护）。

l 装置采集变压器低压侧两组三相电流、变压器低压侧两段三相线电压，采用高精度16位双极性AD模数转换器件，确保模拟量的测量精度，计算采用付氏算法，保证有功功率、无功功率具有相同精度；二次电压回路采用电压互感器输入，二次电流回路采用穿芯互感器输入，装置内电路与一次回路无电联系，提高安全性；装置具有两路热电阻信号温度（Pt100）和两路直流量信号（0-5V直流电压或4-20mA电流）采集功能，可用于采集箱变相关温度等。

l 装置设置了48路开关量输入功能，可采集负荷开关位置、低压断路器位置，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动作告警等非电量保护，提供8个可编程的备用非电量功能（4路跳闸，4路告警），便于非电量扩展；遥信回路可以采用AC220V/DC220V电压输入，利用光电隔离技术，提高抗干扰能力。

l 装置设置了8路开出，包括4路跳闸，2路合闸，1路告警，1路故障，方便进行箱变的控制功能扩展，可对有电动操作功能的开关实现远程控分和控合操作。

l 大容量的信息记录：记录最近32条SOE事件，记录最近32条动作事件(包含操作事件、保护动作事件)，掉电保持。

l 三合一装置融合通信管理机、光纤交换机和完善的测控保护功能于一体，可以降低光伏测控通信类设备三分之二的投资成本。

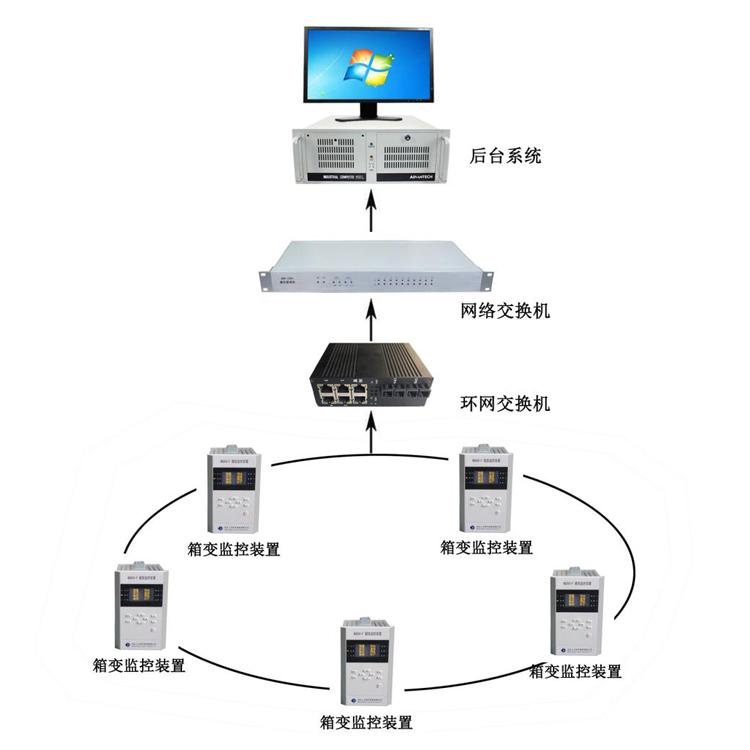

l 开放和灵活的体系：从物理角度可以分解成分布在局域网上的各个物理装置节点，从逻辑功能角度可以分解成各个应用模块，搭积木式的裁减和集成，非常灵活。系统以标准以太网接口为基础，提供2路以太网口、2路光纤以太网口和8路RS485接口，保证了在长距离和恶劣条件下通信的可靠性；内置丰富的通讯协议库，良好的第三方系统和设备协议支持，通信规约支持IEC60870-5-103/104、Modbus，方便接入电站监控系统，可实现与新型智能升压变电站系统的无缝对接。

l 强抗干扰性：装置在电磁兼容实验室的环境试验、电磁辐射瞬变干扰等9个项目严酷的试验中体现了优异性能。

l 有彩色液晶显示人机接口，全汉字显示菜单；也可为数码管显示或无本地显示，另配手持终端，实现就地监控和调试功能。
