| 价格 | ¥ 96 | ¥ 93 | ¥ 75 |
| 起订量 | 1-5件 | 5-100件 | ≥100件 |
好货推荐
| 产地 | 河北沧州盐山 | 品牌 | 腾泰 |
| 等级 | AAA+ | 是否跨境源 | 否 |
| 规格 | DN15-DN2000 | 类型 | 支吊架 |
| 材质 | 碳钢 | 适用范围 | 管道支架 |
| 特殊功能 | 耐腐蚀 | 用途 | 化工管道 |
| 货号 | 2012-96-78 | 产品认证 | 9001-2000 |
PRODUCT DETAILS

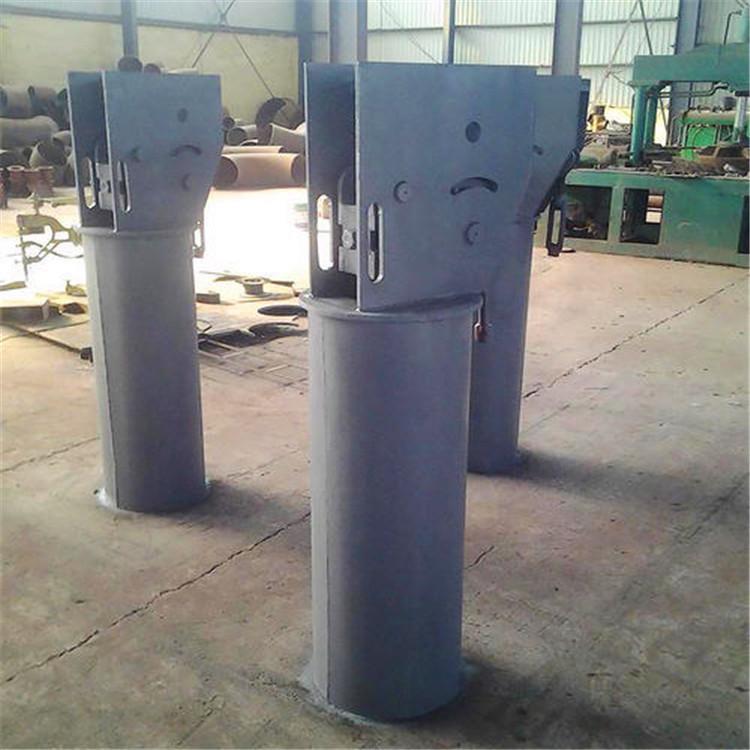

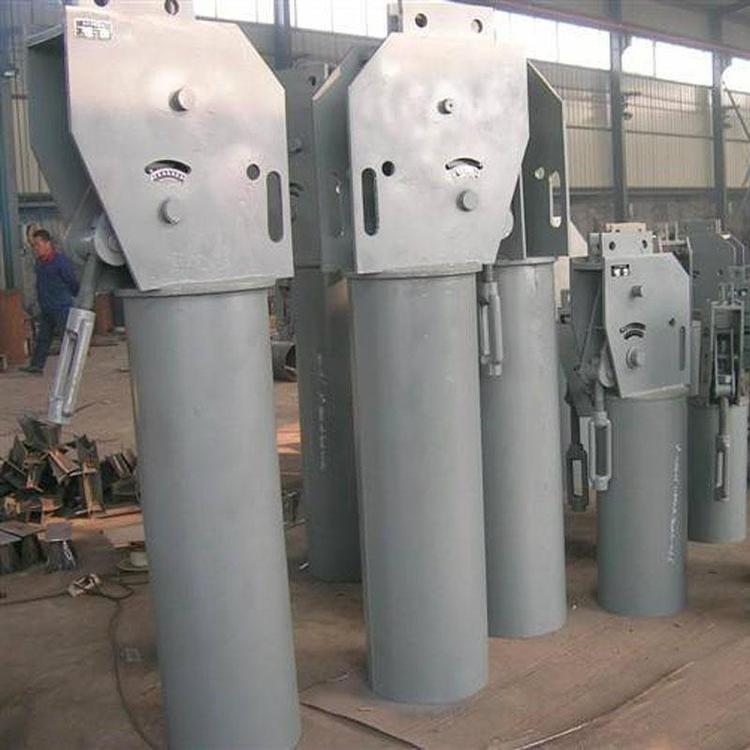

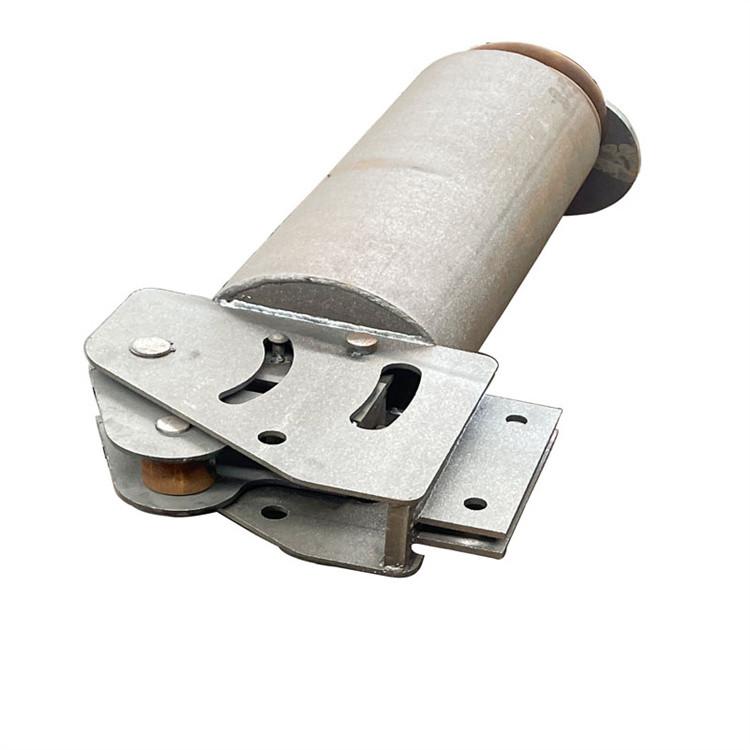

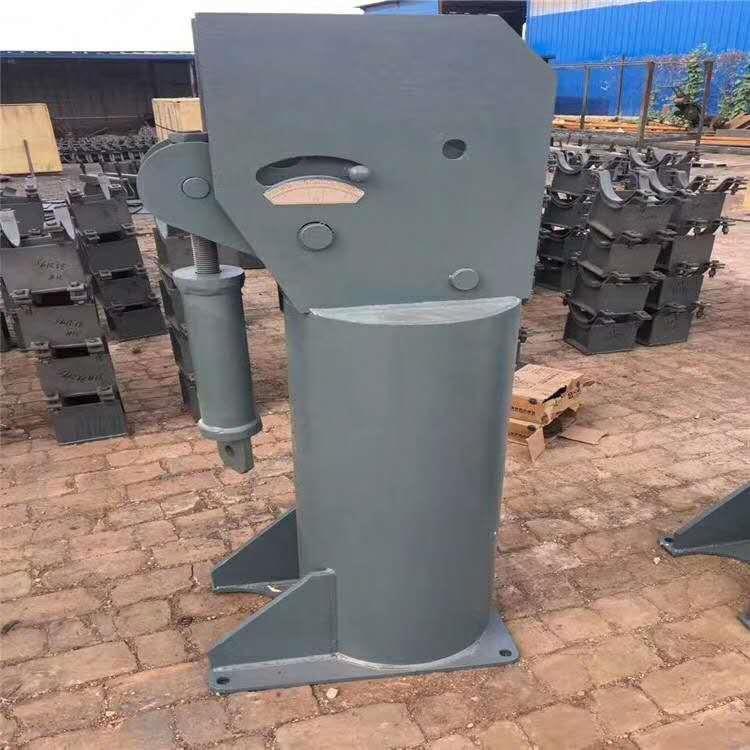

恒力弹簧支吊架（简称恒吊）是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过恒力弹簧支架而始终获得恒定的支撑力。从而就不会给管道或设备带来新的附加压力，这样就可以避免造成重大的设备和安全事故。
一般在有热位移较大的重要部位，就应考虑设置恒力弹簧支吊架，由于怛力弹簧支吊架的这一特点，因此在普通热力发电厂、核电站、石油和化工等热动力装置中得到愈来愈广泛的应用。
河北仕坤管道设备制造有限公司是补偿器、弹簧支吊架、防水套管、隔热管托、人孔等产品生产加工的公司，拥有完整、科学的质量管理体系。河北仕坤管道设备制造有限公司的诚信和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
恒力弹簧支吊架，弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求

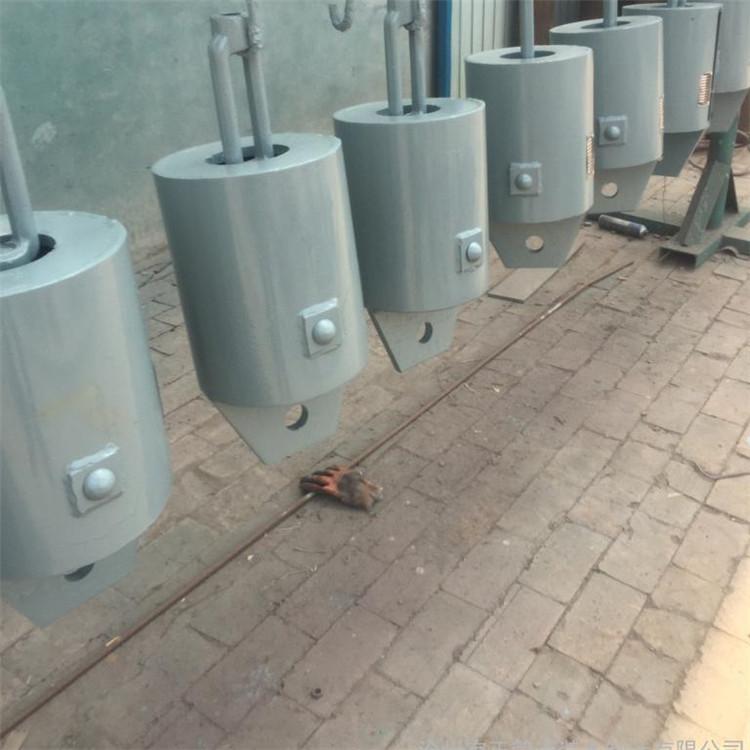

可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
A型上螺纹悬吊型；
B型单耳悬吊型；
C型双耳悬吊型；
D型上调节搁置型；
E型下调节搁置型；

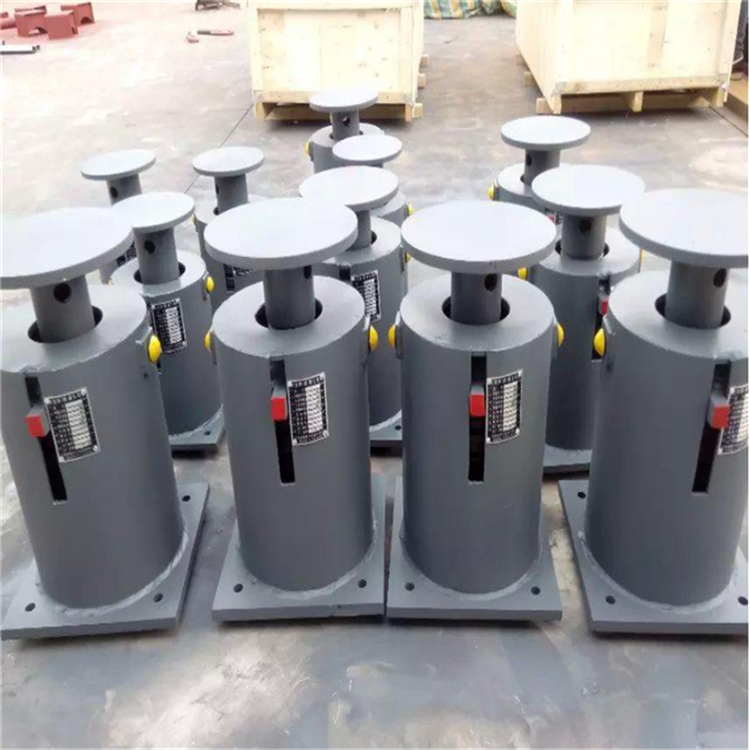

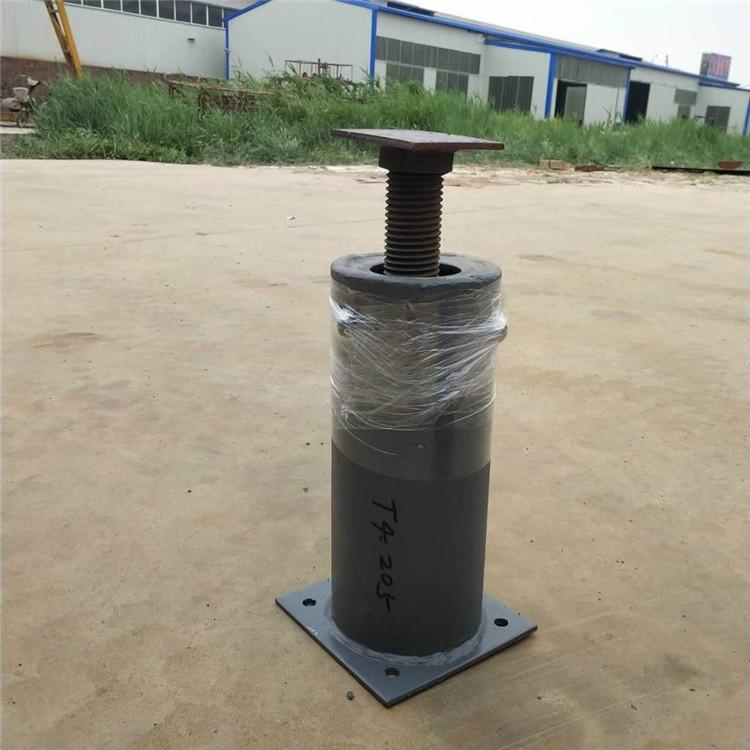

F型支撑搁置型；
G型并联悬吊型；
安装与使用：安装：1.A型：上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。2.B、C型：弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。3.D型：用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。4.E型：用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。5.F型：用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F09为±6mm、VS30F1024为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。6.G型：旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。3使用注意事项（1）由制造厂按用户提供的安装载荷，用上、下两块块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。2）管道经清洗、水压试验后，取下上、下块，方可将管道投入使用。（3）管道开始运行时，首先检查块是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。（4）管道投入正常运行后，检查弹簧支吊架在工作载荷 的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。检查弹簧的吊架紧扣性等
