配电房耐高压绝缘垫

配电室高压绝缘垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等，具有较大体积电阻率和耐电击穿的胶垫。用于配电等工作场合的台面或铺地绝缘材料。绝缘胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

    耐高压绝缘垫的原材料

    1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，综合性能方面优于多数合成橡胶。使用温度范围：约－60℃~＋80℃。特别用于制作绝缘胶垫、轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

    2、丁苯橡胶（SBR） 是丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。

    3、丁基橡胶（IIR） 是异丁烯和少量异戊二烯或丁二烯的共聚体。大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃~＋120℃。主要用作内胎、水胎、气球及防震制品、耐热运输带、耐热老化的胶布制品。

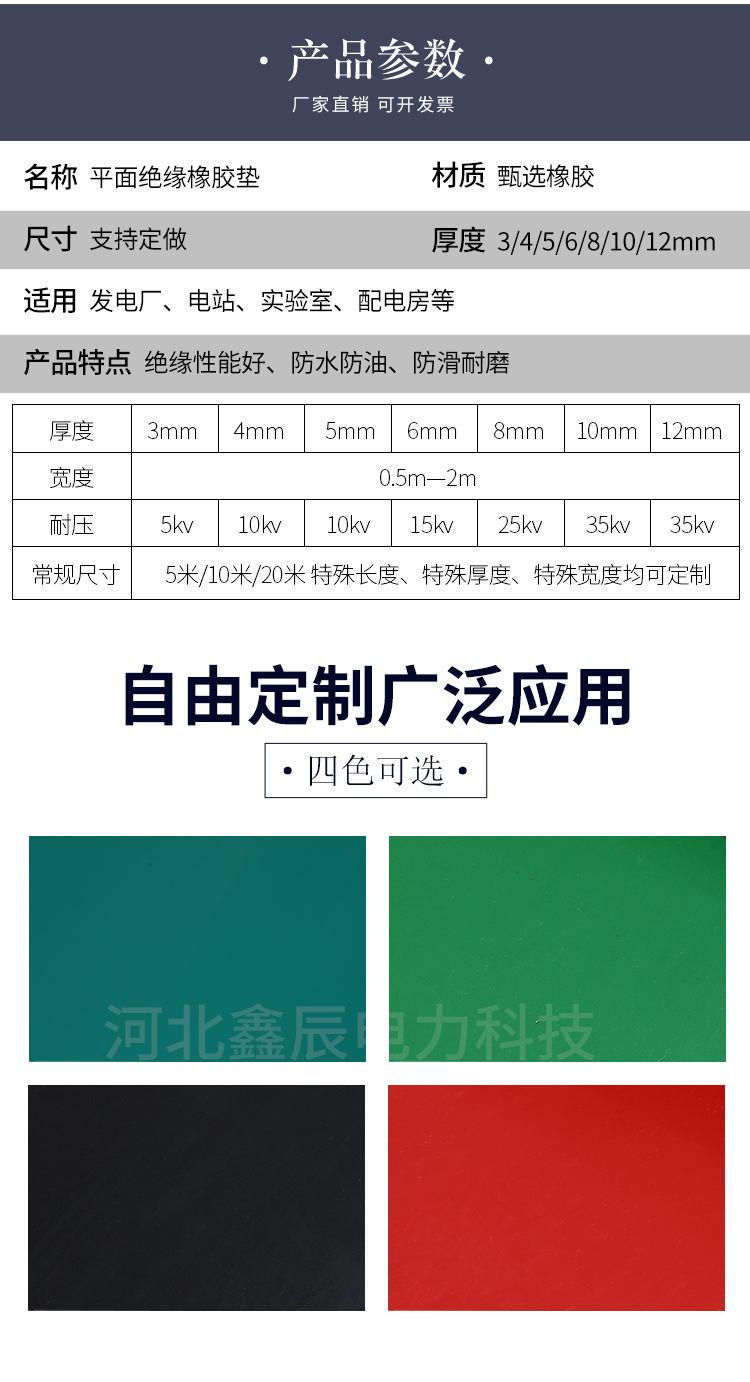

    1、耐高压绝缘垫按耐电压等级分类：

    （1）5KV耐高压绝缘垫技术参数：厚度 3mm；颜色 红，黑，绿

    （2）10KV耐高压绝缘垫技术参数：厚度5mm；颜色 红，黑，绿；

    （3）15KV耐高压绝缘垫技术参数：厚度5mm；颜色 红，黑，绿；

    （4）20KV耐高压绝缘垫技术参数：厚度6mm；颜色 红，黑，绿；

    （5）25KV耐高压绝缘垫技术参数：厚度8mm；颜色 红，黑，绿；

    （6）30KV耐高压绝缘垫技术参数：厚度10mm；颜色红，黑，绿；

    （7）35KV耐高压绝缘垫技术参数：厚度12mm；颜色红，黑，绿；

    国家标准：配电室电压10KV选 8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚 工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压 选5mm厚 500V以下 工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿.

    绝缘垫品名有：绝缘垫、高压绝缘垫、高压橡胶绝缘垫。

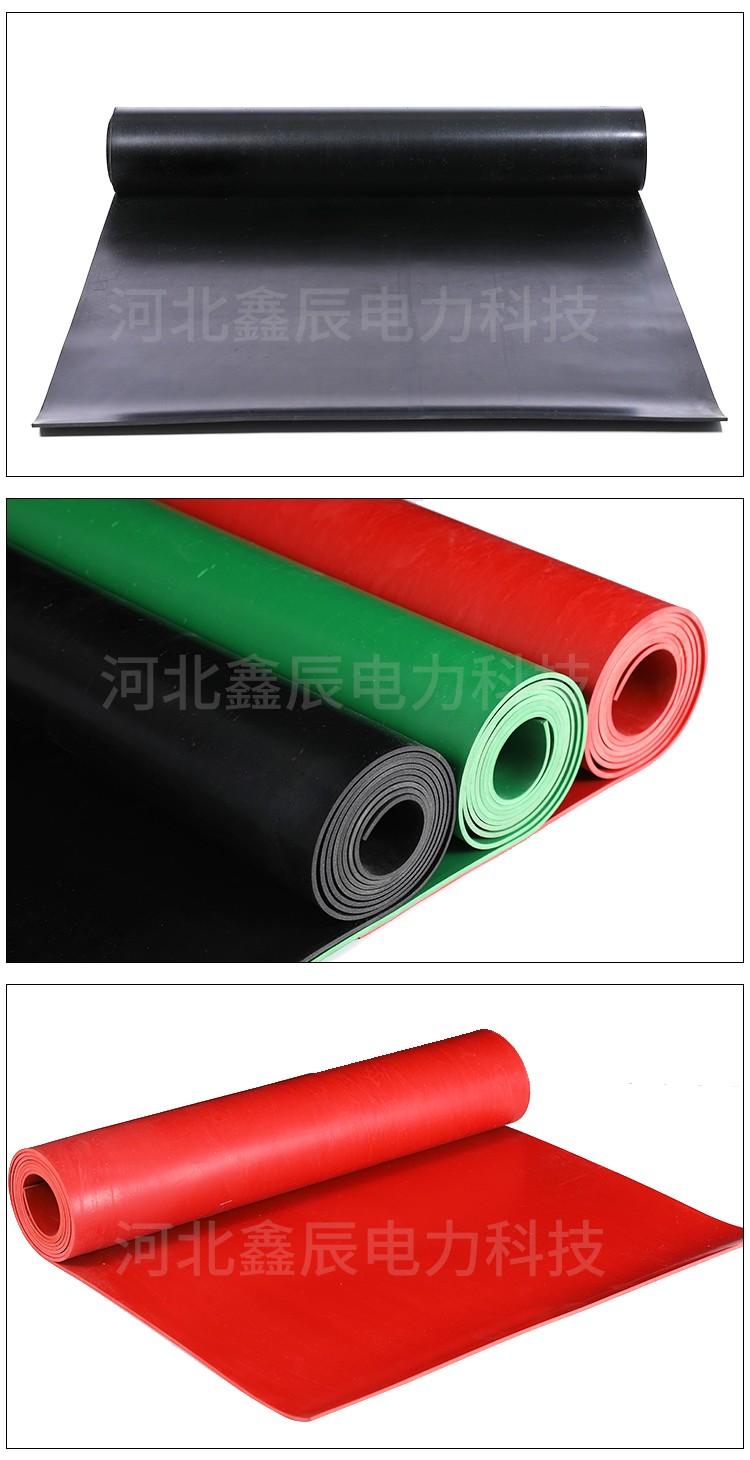

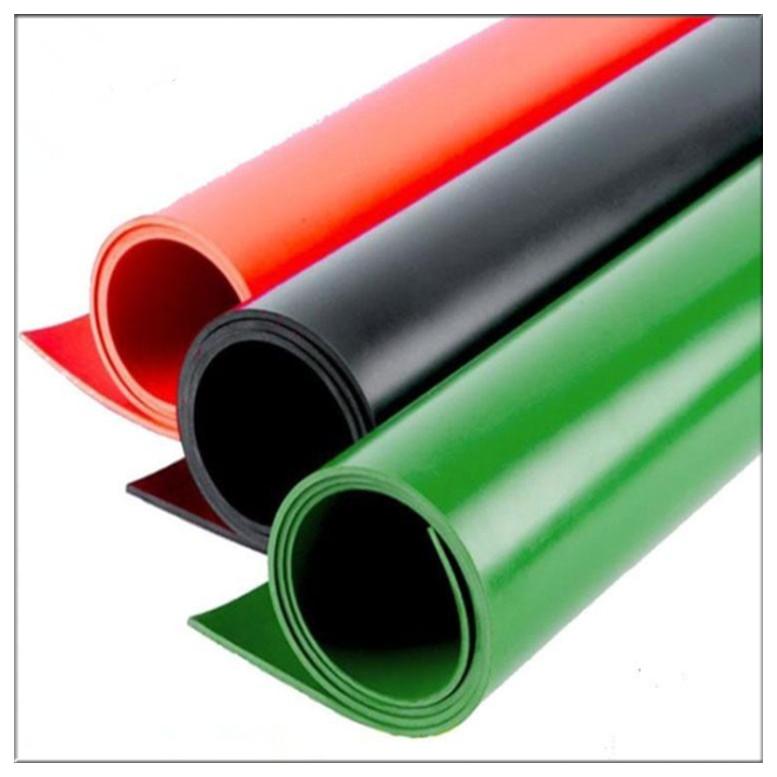

    绝缘垫色泽有： 黑色，红色，绿色等

    绝缘垫具有较大体积电阻率和耐电击穿的胶板。用NR,SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料 物理机械性能良好，具有优良的绝缘性能，

绝缘垫可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过220KV测试，正常工作在110KV以下的状态下。

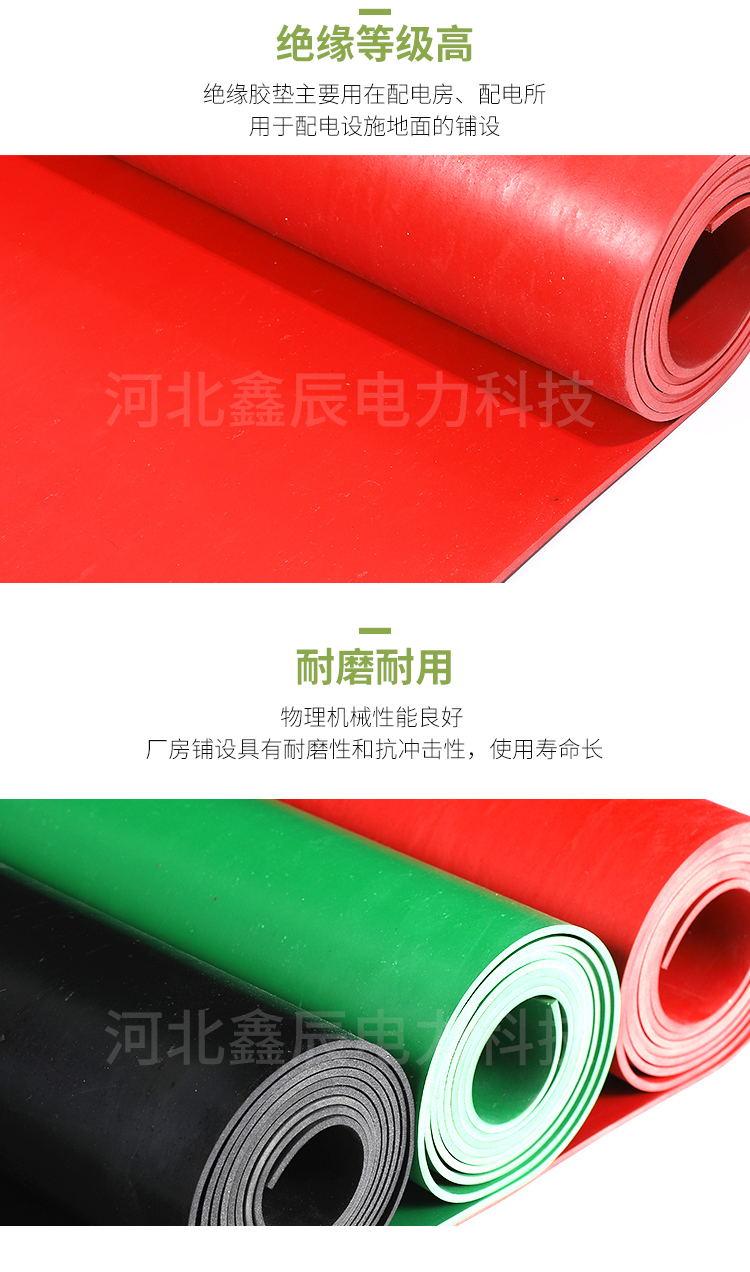

产品绝缘垫用途 可用做铺设地板及工作台,配电房等。
