| 价格 | ¥ 55000.00 |
| 起订量 | ≥1台 |
好货推荐
| 型号 | XW-800A | 测量范围 | -120dB-20dB |
| 尺寸 | 272mm*258mm*95mm | 电源电压 | AC220V±10% |
| 测量精度 | ±0.5dB | 信号输出Vpp | 25v，测试中自动调整 |
| 信号输出阻抗 | 50Ω | 采集通道 | 2个 |
| 采集通道量化精度 | 18位 | 环境温度 | -15℃-50℃ |
PRODUCT DETAILS

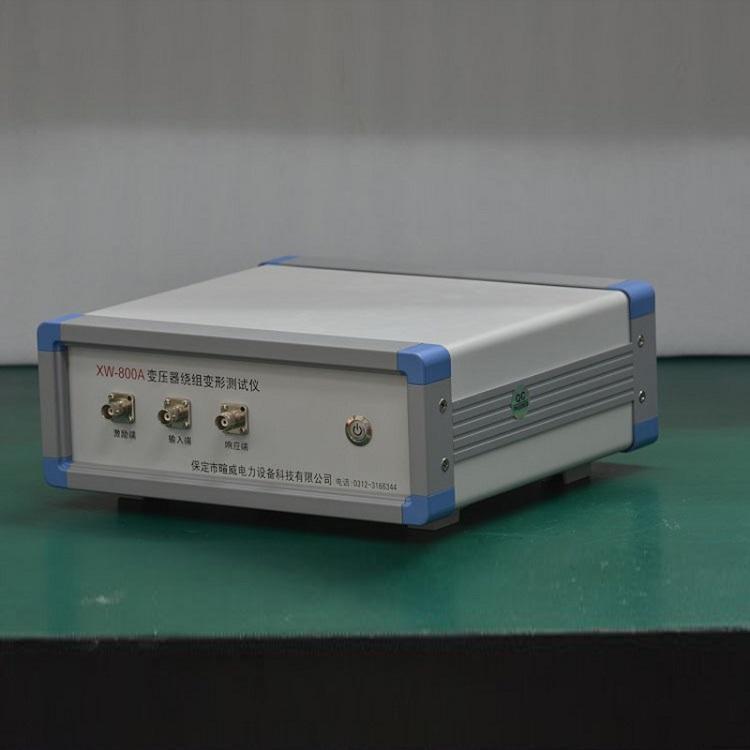

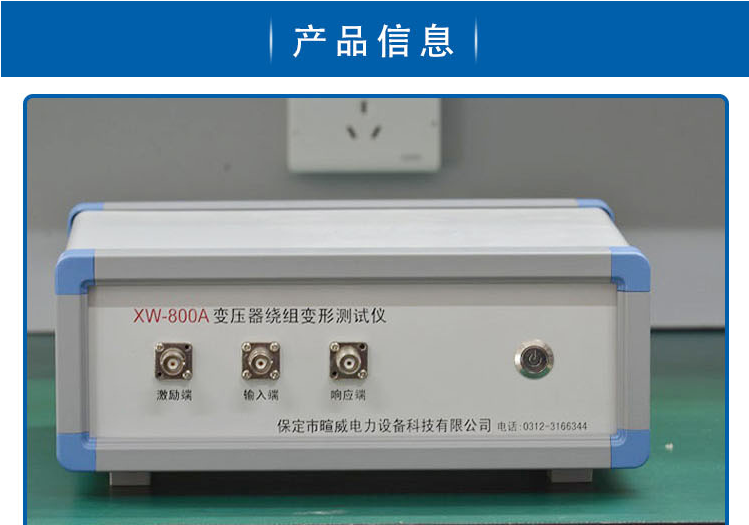

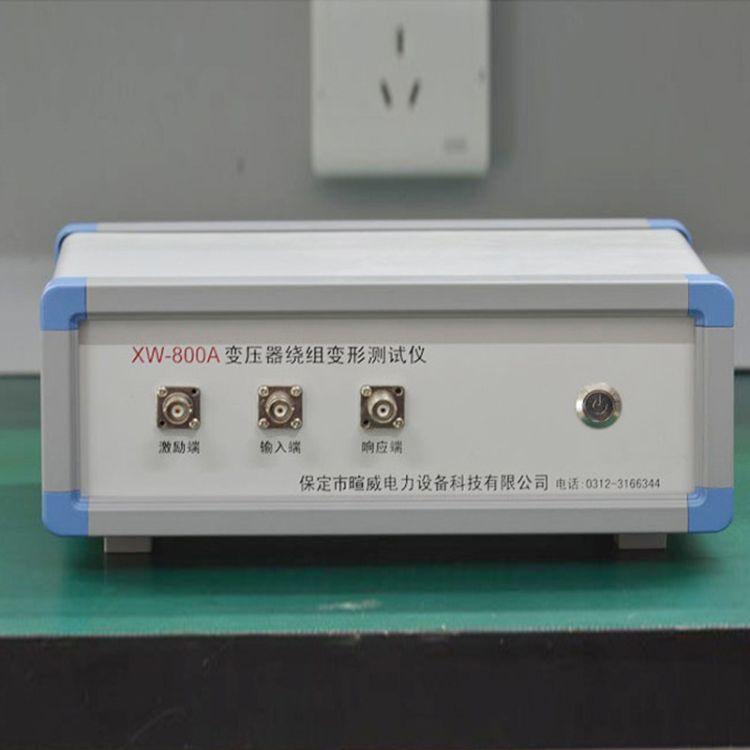

1.1变压器绕组变形测试仪主要技术特点
l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 测量速度快，对单个绕组测量时间3分钟以内。
l 频率精度非常高，精度高于千分之一 。
l 数字化频率合成，频率稳定性更高。
l 5000V电压隔离、充分保护测试电脑。
l 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。
l 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
1.2变压器绕组变形测试仪主要技术指标
l 测量速度：单相绕组1分钟-3分钟
l 输出电压：Vpp-10V测试过程中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
l 扫频范围：100Hz－2MHz或100Hz－10MHz
l 频率精度：千分之一
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线（相频曲线，选配）
l 测量动态范围宽：－120dB～20dB
l 供电电压：AC220V±10%
l 主机重量：3kg
1.3变压器绕组变形测试仪测试分析软件主要特色
l 采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。
l 采用数据库保存测试数据，对测试数据的管理简洁方便。
l 可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
l 软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。
l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
l 软件界面简洁、直观、实用。
