| 价格 | ¥ 55 |
| 起订量 | ≥1台 |
好货推荐
| 阀门公称通径 | DN50-400 | 阀门测试压力 | 31.5MPa |
PRODUCT DETAILS

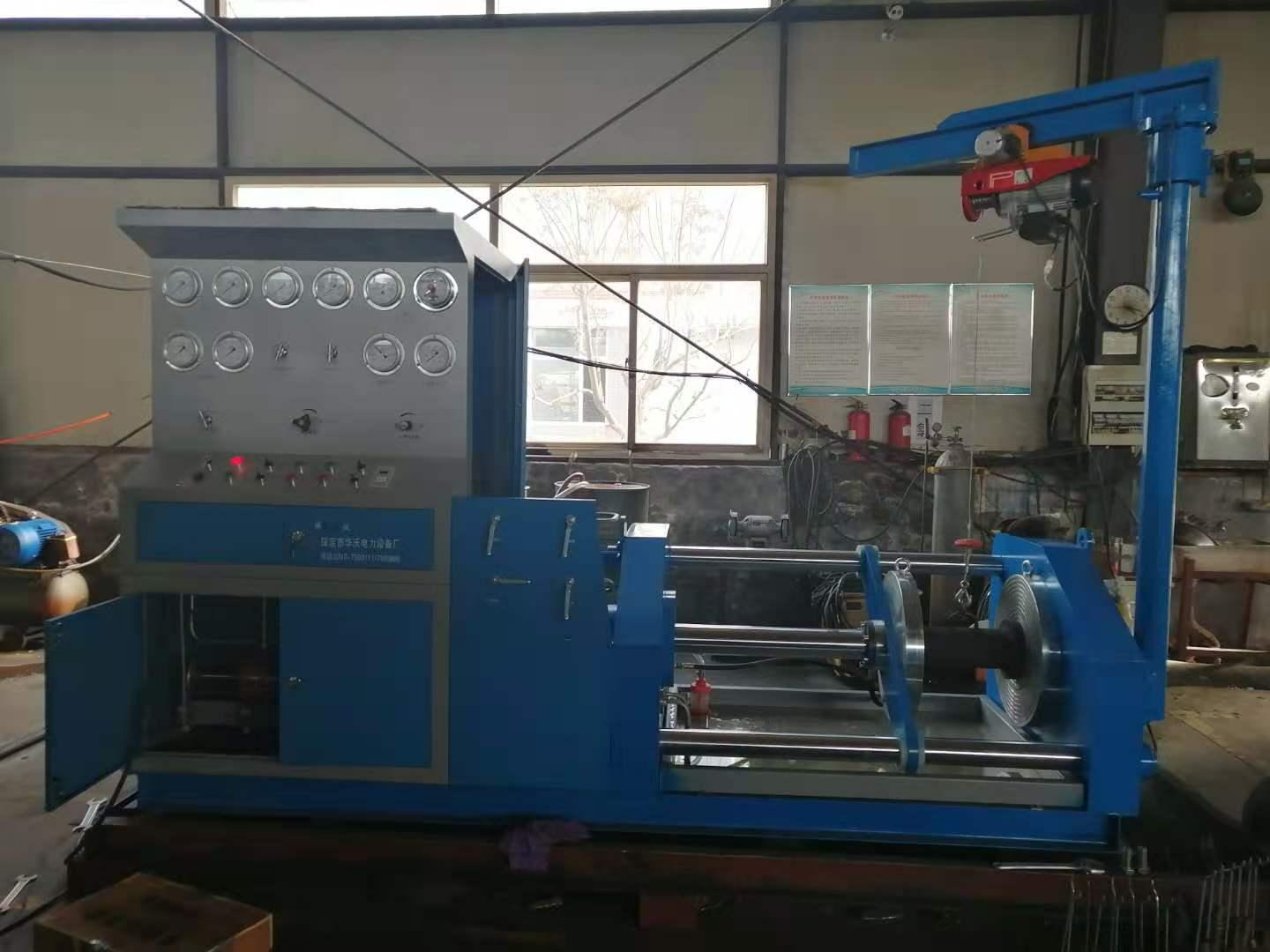

SYTW400-32型顶压式阀门试验台,华沃电力设备厂
SYTW400-32型顶压式阀门试验台产品简介
SYT 照 系列阀门密闭试验台参照 ISO5028 《工业用阀门的压力试验》、
GB/T13927- -2008 《通用阀门压力试验》设计制造，并充分考虑国内外同类
设备的优缺点，使其不断改进和优化。该设备主要用于 新阀门上线前或旧
阀门修复后的各项密封性能的测试。这些测试包括内密封性能测试、 上密
封性能测试、阀体强度测试等。
二 、 SYTW400-32型顶压式阀门试验台性能 特点
● 适用于闸阀、截止阀、球阀、调节阀、止回阀等直通式法兰联接阀门的密封和
阀体强度性能测试，选配专用密封盘可用于焊接式 阀门 的性能 测试。
● 阀门装夹形式 为顶压，通过对直通式阀门两端面施压夹紧 。
● 标配产品 配备高低压水泵增压系统 。气体 增压方式 为选配 。
三、 SYTW400-32型顶压式阀门试验台技术参数
● 被测阀门公称通径 DN ： 5 50 0- - 400） 毫米（法兰联结阀） 。
● 随机配备 φ 500 mm 平面密封盘、φ 166 mm 平面阀密封盘、 DN 100mm （ 80 °）
焊接阀密封盘 各 一对 。
● 最大测试压力ＰＮ：不大于 32 Mp pa a 。
● 额定电压：交流 380V 。
● 额定功率： 8.5KW 。
● 控制线路电压：交流 220V 。
● 液压用油：6 N46 号液压油（液压油 用户 自备） 油温最 高不超过 60 ℃，最低不
低于 15 ℃ 。
● 试验介质：水（允许加防锈剂）、煤油或粘度不大于水的其它 液体 。
● 试验温度（环境温度）：5 5 ℃～ 40 ℃ 。
● 轴向 夹持长度 范围 ： 50- - 850mm 。
● 径向最大夹持宽 度： 650 mm 。
● 最大夹持力：6 65 5 (T) 。
● 最大起重重量： 300kg 。
● 底面最大尺寸： 3050× ×1 1 00 0( 平方毫米) )
● 最大高度： 22 00mm 。
四、 阀门通径 与最高压力对照表
阀门通径DN（mm） | 50-125 | 150 | 200 | 250 | 300 | 350 | 400 |
最高测试压力PN（MPa） | 32 | 24 | 14 | 8.8 | 6 | 4.5 | 3.5 |
五 、SYTW400-32型顶压式阀门试验台质量保证
● 我 方现场试机，并培训设备操作人员
● 整机（压力表除外）保修 1 1 年。 保修期间设备出现的故障或缺陷，我 方负责免费 维修；保修期外设备出现的故障，我 方提供维修服务，费用由用户 承担 。
