廊坊英浩防腐材料有限公司

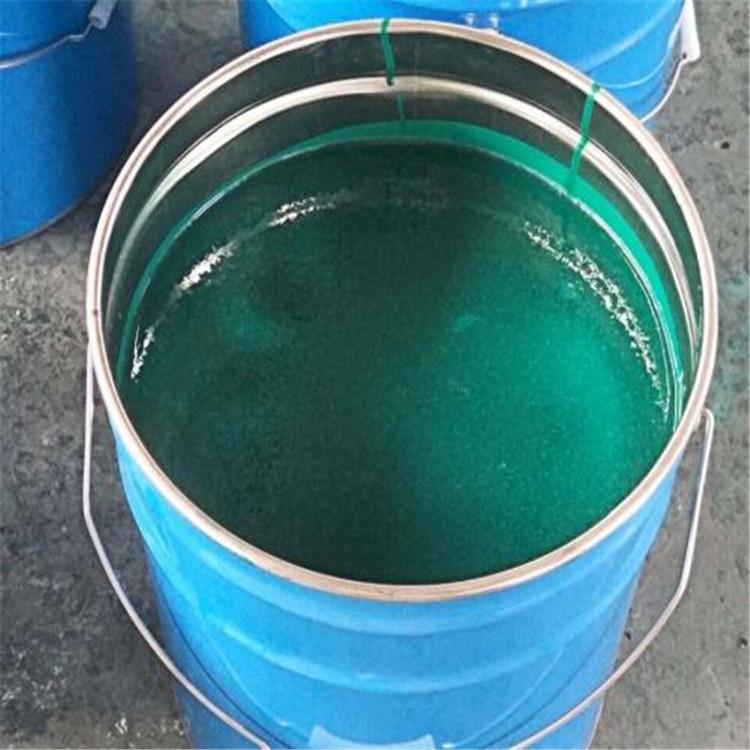

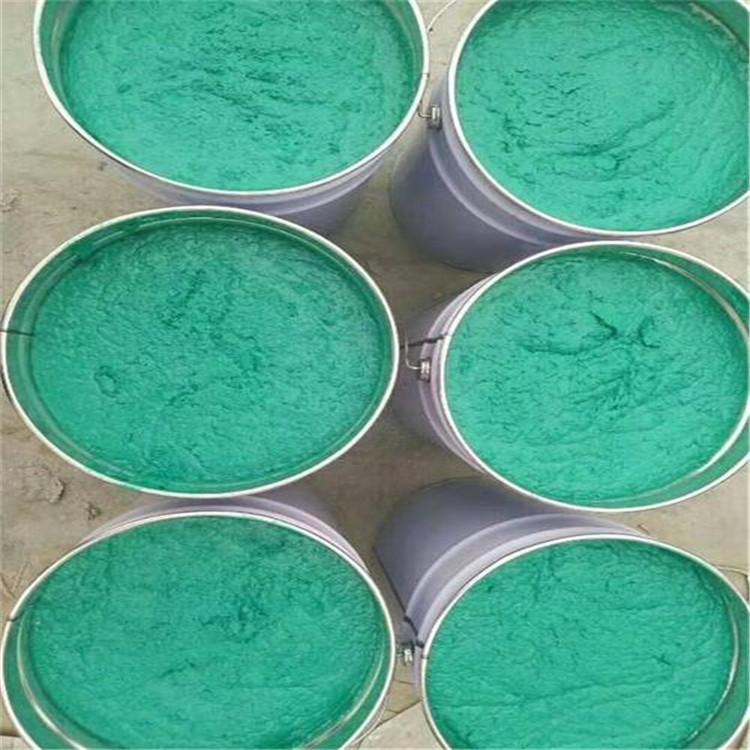

玻璃鳞片胶泥烟道内防腐专用特性：

1、耐腐蚀性能好，由于玻璃鳞片胶泥采用基体树脂是高性能的乙烯基树脂，乙烯基树脂具有比环氧树脂更好的耐高温、耐腐蚀性能。较低的渗透率，玻璃鳞片胶泥、涂料，抗水蒸气渗透率高，比普通的环氧树脂胶泥、涂料高6-15倍，比普通环氧玻璃钢FRP高4倍。

2、玻璃鳞片胶泥，具有较强粘接强度>2.0mpa，与混凝土粘接强度>2.5mpa，因此玻璃鳞片胶泥衬层涂层，不易产生龟裂，分层，脱层或剥离，附着力和冲击强度好，从而保证了良好耐蚀性。

3、耐高温，耐热冲击性能好，涂层中含有很多玻璃鳞片，因此清除了涂层和钢铁之间的线膨胀系数的差别，玻璃鳞片线膨胀系数11.5x10-6/℃,二者之间较相似，使鳞片胶泥适应温度骤变重腐蚀的环境，如电力系统FGD，在某些非正常下，FGD的某些阶段温度可达200-250℃，我们进行耐热冲击试验，把涂有玻璃鳞片胶泥钢板放在100℃沸水和0℃冰水各1小时，经过10次温度骤变试验后没有出现异常现象。

4、耐磨性能好，玻璃鳞片胶泥固化后硬度较高，耐磨性好，玻璃鳞片胶泥耐磨性，130mg（cs-17w-500g 下）如受到机械损伤时，玻璃鳞片胶泥也是局部的，可以及时修复。

玻璃鳞片胶泥施工方法详细介绍

施工注意：玻璃鳞片胶泥（涂料）

1、环境条件：

（1）在大风天禁止涂装作业。

（2）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。

（3）在气温低于5℃时，鳞片胶泥（涂料）的固化速度明显减慢,一般不进行喷涂作业。

2、冬季施工措施：

（1）为了保证冬季施工的鳞片胶泥（涂料）的固化性能，被衬设备、烟道外部应采用保温材料整体包覆。

（2）采用空气加热设备，通过空气热传递，使被衬基材表面升温至10℃以上。火电厂也可以在设备内部采用蒸汽管道加热。

（3）湿度控制：设备内部的相对湿度一般不能大于80%。

3、注意事项：

（1）施工用具应清洁，每次施工完毕后应清洁干净，以备下次再用。

（2）施工现场应有防雨、露水和灰尘的设施。

（3）严防水和杂物等到掉进涂料内，以免影响涂层的质量。

（4）施工时应有良好的通用条件，应禁止一切明火，照明应采用低压电源。

（5）应对施工人员进行安全教育，配备必要的劳动保护用品，注意施工人员的人身安全。

（6）涂层在未完全干燥和固化之前，应采取保护措施，以避免受到雨水和其它液体的冲洗或人员的践踏。

（7）每道工序施工前，应对防腐蚀的表面进行清扫，必要时应用丙酮揩擦一遍，以免影响施工的质量。

（8）防腐蚀涂层施工完成后，涂层层应加以保护，在吊装、运输过程中尤应小心，避免撞击、敲打和施焊。

4、安全防护：

（1）涂料应存放在温度较低的通风、干燥处，远离热源，避免日光直接照射并隔离火种。存放已开盖的涂料、固化剂和稀释剂的配制间内，严禁明火。

（2）涂装前必须检查所需照明、通风和脚手架等是否完备可靠，装、焊接工作是否已经结束，尽量使焊接工作不损坏已涂好的涂层。

（3）施工场所的电线、电动机、配电设备应符合防爆要求。

（4）由于设备、烟道整体封闭，而在施工过程中，有少量化学品挥发。因此要求施工人员有防护措施，如戴防毒面具等，并且在保证被衬基材表面温度满足鳞片胶泥（涂料）的固化性能的条件下，使用通风机强制通风换气，以降低设备、烟道内部空气中的有机物含量，减少对人体的伤害。

（5）为了防止涂料溅在皮肤上或眼睛内，施工时应穿工作服和护目镜。

（6）操作人员如有头晕、头痛、恶心、呕吐等不适感时，应立即到有新鲜空气的场所休息或送医院就医。
