户外监控摄像机防雷保护

日期：2020-06-18 浏览：640

摄像机作为监控系统前端的主要组成部分，对维护社会公共安全和财产安全发挥着重要作用，其自身的安全性能也已逐渐受到重视，如平安城市系统、天网、海绵、智慧城市、智能交通系统、环保监控系统、森林防火系统、铁路及高速公路综合监控系统等室外相对恶劣的工作环境中摄像机的安全性直接影响到整个监控系统的稳定性。

监控系统对可能影响社会公共安全、财产等突发事件进行监控主要起到事后调查取证的作用。前端摄像机如果没有良好的防雷击浪涌的功效，就会为后期事故的发生带来隐患。因为摄像机的损坏可能导致整个系统出现非常规运转，对公共安全和人身财产安全构成潜在威胁。特别是近年来极端天气频发，尤其是雷电的发生率越来越高，雷电产生的南北地域差别已不再那么明显，极端天气极大地考验着室外安装设备的安全性。针对这种现状，安防监控工程设备尤其是前端摄像机要充分做好雷电防护设计，保证感应雷击时设备不会损坏。　

摄像机防雷器的选型

根据摄像机的类型，选择防雷器的型号，摄像机分为：网络球机（带控制线），网络枪机（不带控制线），模拟枪机（不带控制线），模拟球机（带控制线），POE摄像机，高清摄像机。

监控防雷器分为：电源网络二合一LA-IPC-24V ；（24为电源电压根据客户要求可做12V、24V、48V、220V）；电源视频二合一LA-TV2-12V；电源控制视频三合一LA-TV3-24V；POE以太网防雷器LA-POE-1H,网络信号 LA-RJ45-1H 。

摄像机防雷器的简要说明

1、监控防雷器对摄像机是一对一保护的，一个防雷器保护一个摄像机。 2、监控防雷器的安装是串联在线路中，安装在摄像机的后端。有进端IN和出端OUT。

3、监控防雷器电压的选择，一般分为两种方式，集中供电：防雷器和摄像机选用一样的电压（一般为12V.24V.220V）。就地取电: 可以把防雷器串联在电源适配器之前，选用220V电压的防雷器，这样防雷器和一同时保护摄像机和电源适配器。（安装方式为：就地取电220V-防雷器电源接口220V-电源适配器220V转成12V-摄像机12V)。

摄像机防雷器安装注意事项与维护

1、认准接口以及连接方式；防雷器串联在信号通道和被保护设备之间

2、认准防雷器输入/输出接口标识，输入接外线、输出接设备；防雷器的输入端（IN）与外线相连，输出端（OUT）与被保护设备相连，不可以接反。

3、地线应力求短、粗、直，以减少分布电感对雷击电磁脉冲能力泄放的影响；防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。

4、在使用期间，应定期检测防雷器，如出现故障，应及时维修或更换，以确保设备安全。

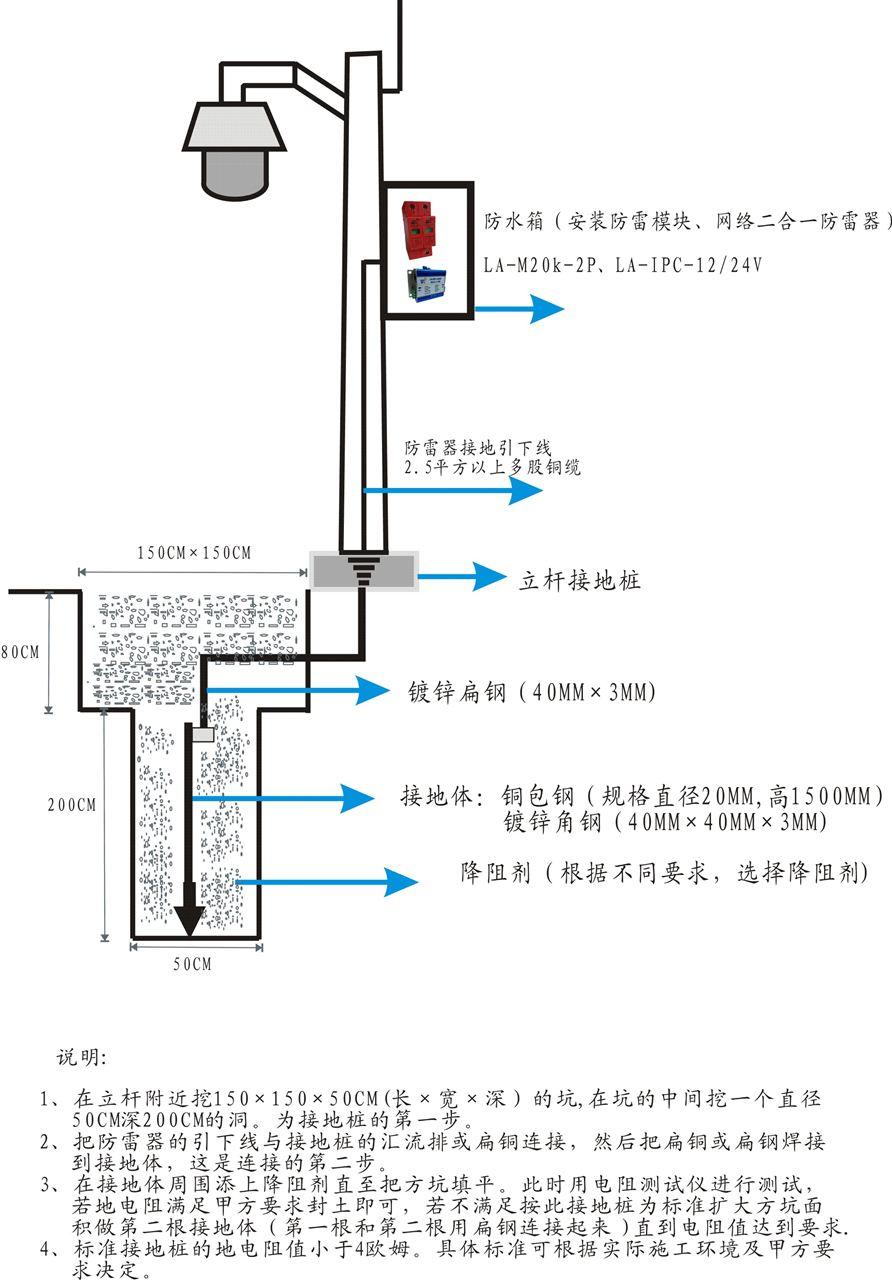

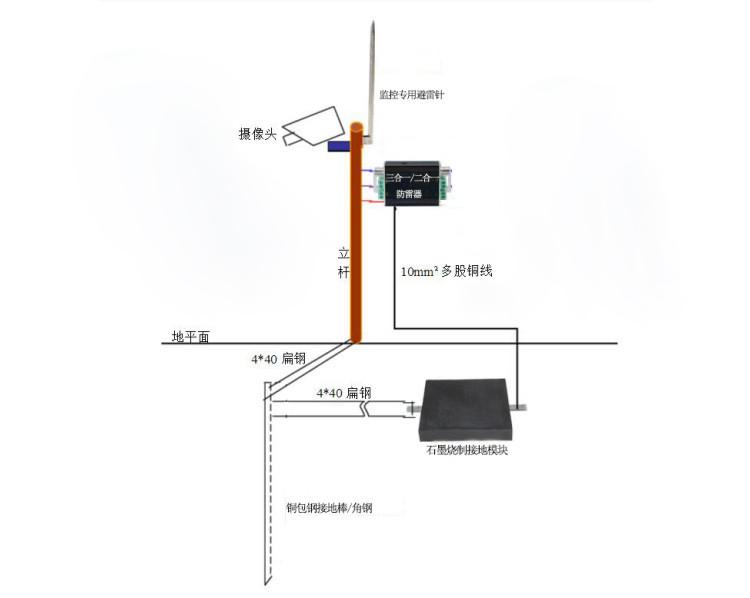

监控杆防雷系统，监控系统防雷

监控系统防雷综合防雷应采用直击雷防护措施，等电位连接，屏蔽合理布线接地和安装浪涌保护器等进行综合防护，预防为主，安全的指导方针。监控防雷接地模块10kg降阻剂0.5米监控避雷针，监控避雷针直径14mm*1.5米定制铜包钢接地棒直径70mm铜包钢绞线镀锌扁钢50*5接地极用。
