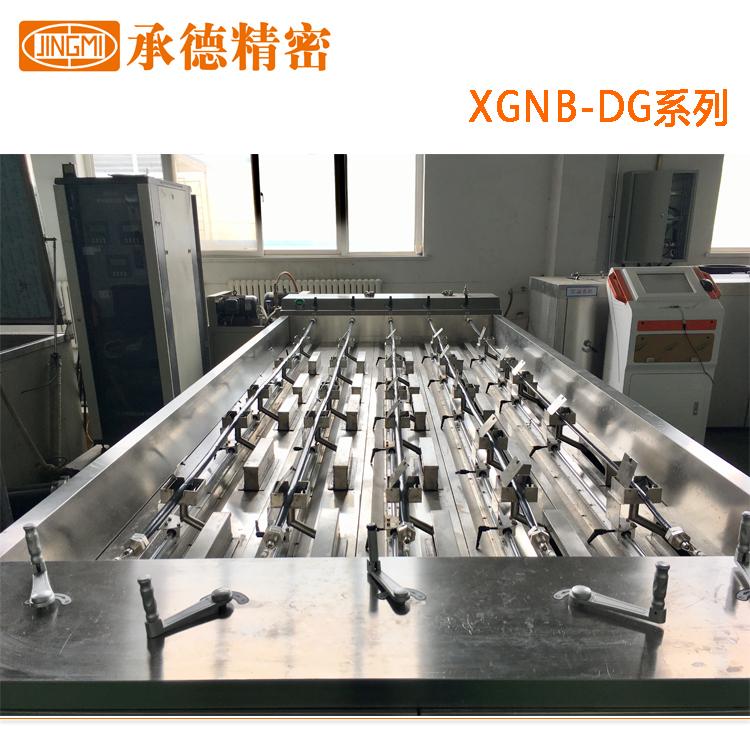

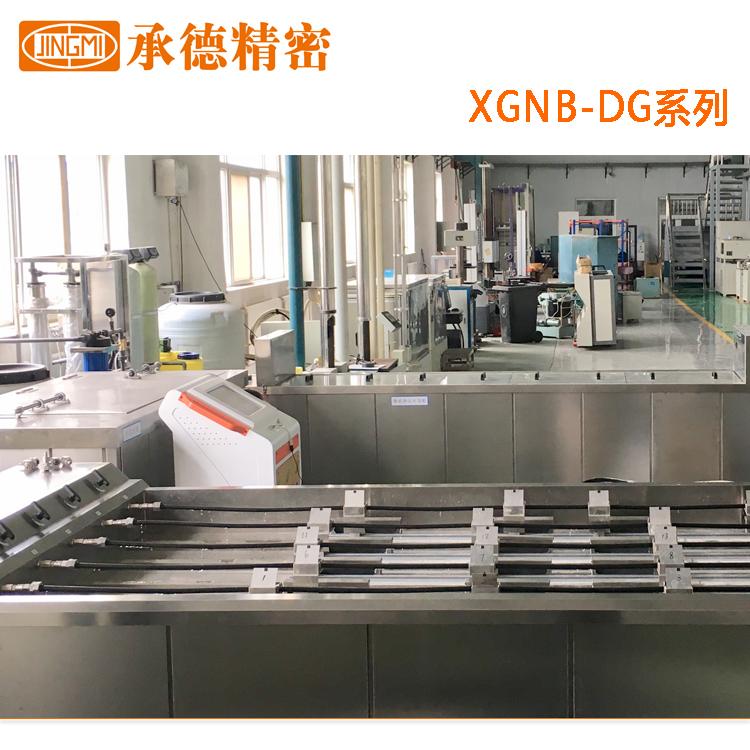

■ 型号：XGNB-DG

■ 适用范围：

滴灌管(带)水利性能综合试验台主要用于恒流与非恒滴灌管（带）的恒温、高温环境下的静压试验、水压破坏试验、流量一致性（均匀性）试验、流量与进水口压力关系等性能试验。（注：在此基础上增配扩展单元还可进行抗泥沙堵塞性能测试、微喷头水利性能的测试）。本机具有测试过程自动化、程序化的特点，操作简易、操作安全的特点。适用于燃气管道相关检测机构、科研院所及生产企业。

通过欧盟CE认证，并获取实用新型技术专利（专利号ZL 2019 2002 9518.6）。

■ 执行标准：

■ 功能特点

1、本设备适应范围较宽，可以对恒流型、非恒流型管径与工作压力较宽范围的滴灌管（带）进行种试验检测：恒温、高温环境下的静压试验；水压破坏试验（爆破）；流量一致性（均匀性）试验；流量与进水口压力关系等性能试验；增配扩展单元还可进行抗泥沙堵塞性能测试、微喷头水利性能的测试等。

2、系统结构先进合理、综合整体节能环保设计。

3、压力控制部分作为此设备的重点，采取线性升压控制压力上升平稳，恒定准确，过程中无波动和过冲现象。多段恒定压力自由设定。压力源采用德国第二代变频泵站（节能静噪），使主压调节更加稳定流畅。

4、流量测量部分采用自动称量方式。

5、环境箱、管路、与测量部件与水接触部分全部防锈材料制成，具有高耐腐性，使用寿命长的特点，大量采用快装结构，试样安装方便快捷。

6、滴灌管（带）水利性能试验台采用多工位集水测量单元，可适用于各种间距的滴灌管、带的试验。试样双向供水，能够最大限度的减少由于管道压力损失造成的测量误差。加压系统采用双闭环压力供给系统，具有低噪音，低能耗的特点。所有试验用水均循环使用，节能环保。

7、整个系统由工控平板电脑（触摸屏操作）监控操作，组态化人机交互软件操作灵活便捷，监控过程清晰，具有数据自动处理能力，可以打印和存储试验报告。试验检测采用点位式工业模块化采集单元，保证了测控的高精度与高稳定性。整个现场控制系统可以通讯形式与试验管理工作的PC交互数据，进行远程监控管理。

8、软件系统由我公司自主研发（拥有自主知识产权），采用图形化人机界面操作直观，用户每一个操作指令的执行情况都能实时显示到操作界面中；控制上采用高度智能化设计，可以给据用户设置自行完成整个试验过程，并具有故障自诊断提示功能；数据管理上采用多重保护具有高数据安全性。

■ 技术参数

A、滴灌管带水利性能试验台技术参数

1、试验工位数：滴灌管(带)25工位。

称重测量范围：0–2kg；

流量测量范围（滴头）：0.6L –4L/h；

计时精度：0.1S

2、供水加压系统：（1）范围：0—12000 KPa；（2）分辨率： 0.1Kpa ；（3）压力波动：示值±2%；

3、恒温温度：15 -95℃；恒温精度：±1℃；

4、加热功率：9kw;

5、恒温水箱容积1.2m³（冷热水箱各一台）

6、冷水机制冷量：3P

7、高温试验箱（静压、破裂试验）

1）、试验工位：5路

2）、恒温温度：20～70℃；恒温精度：<±1℃；

3）、加热功率：9 kw

4）、水箱容积：1.2m3

B．选配扩展单元：抗泥沙堵塞性能试验台、微喷头水利试验台（选配）
