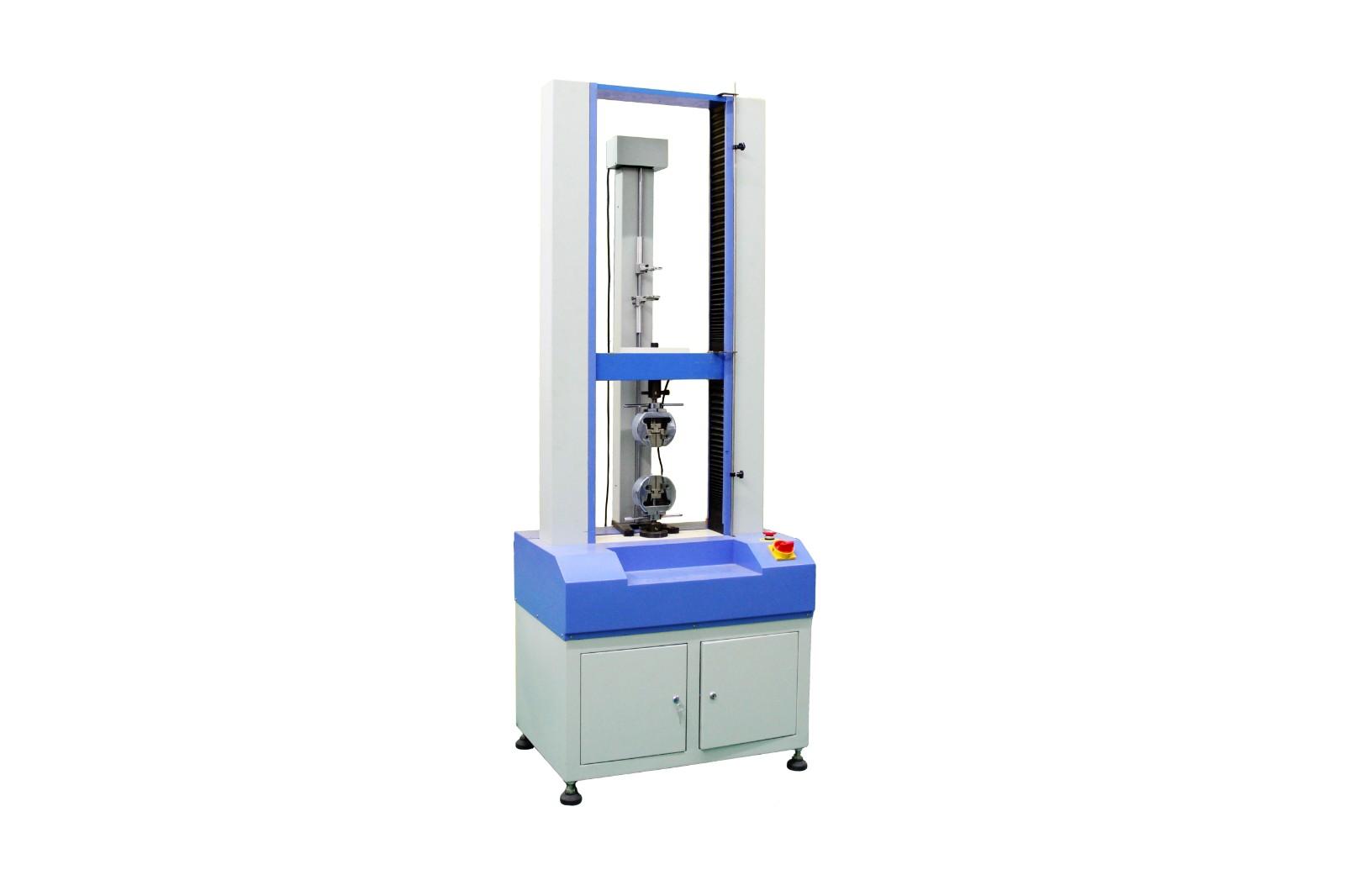

（一）产品性能及特点： 1.XWW-10KN试验机是现代力学检验要求的新型试验设备。该试验机采用伺服驱动系统及计算机数字控制等，组成数字式闭环调速控制系统，能连续自动地测量载荷，位移参数，实现载荷速率，位移速度的控制，在进行控制切换时能实现无冲击随意切换，从控制到测量数字化，显示清楚。 2.该机适用于金属，非金属材料及构件的拉伸，压缩，弯曲，剥离，剪切，撕裂等性能试验，（试验方向为拉向时，有恒力和恒速的拉伸试验、撕裂试验和剥离试验；有恒力疲劳和位移疲劳试验；试验方向为压向时，有恒力和恒速的压缩试验、弯曲试验和剪切试验）。具有负荷自动跟踪测量和负荷峰值保持。可将测量负荷值，变形值，横梁位移值时间等以曲线形式显示在计算机屏幕上。也可保存在硬盘及软盘内，以备所需。亦可测试分析材料机械性能的曲线，自动计算出弹性模量，延伸率等参数，并打印出完整的试验报告及试验曲线。 3.运用数据库管理方法，测试数据可保存，调用，排序分析，观察，展示给用户信息量大，直观。

（二）测控装置组成部分： 1.数据采集及转换控制柜。增加采样力传感器和光电码盘位移传感器，24位A/D转换芯片，I/O处理各开关控制量等，实现力信号到数字信号的转变，具有负荷自动跟踪测量和负荷峰值保持功能；自动加载速率；试样断裂自动停车并能记录当前力值；力值到设定值时自动停车；过载保护；急停保护等。

2.计算机作为主控制机，是基于WINDOWSXP上图形界面测控软件，操作简单。

3.ISO总线采集卡。

4.具有手动控制按钮，操作方便，用于在试验前调节试验台和夹具的位置。 快升：用于将主机横梁上升，上升速度大约100mm/min； 快降：用于将主机横梁下降，下降速度大约100mm/min； 慢升：用于将主机横梁缓慢上升，上升速度大约20mm/min； 慢降：用于将主机横梁缓慢下降，下降速度大约20mm/min；

5.配打印机。

6.限位保护装置：限位保护对机器很重要，主机左侧有限位杆，限位杆上配有两个可调挡圈。试验过程中，如果挡块和挡圈碰撞，将带动限位杆移动，使限位开关发生作用，横梁运行停止。

7.电子引伸计（用户选购） 电子引伸计主要用于测试材料的非比例伸长应力，常用的有100mm 标距 25mm变形量 ；50mm 标距 25mm变形量；25mm 标距 5mm变形量等规格。试验时伸长量不能大于引伸计的测量范围。

（三）主要参数指标：

1.精度等*：1*；

2.测力范围：0.4—1;

3.测力精度：示值的±0.5*以内/示值的±0.1*以内;

4.试验力分辨率:内外不分档，且分辨率不变，精度1*

5.位移测量精度：示值的±0.5*以内（/ 示值的±0.2*以内；

6.过载保护：过负荷10*时机器自动保护；撞车保护；横梁上下限位保护等；

四、夹具的选用

（1）、拉伸试验采用楔型夹具，根据所做试验的试样厚度选0-7mm、7-14mm和14-21mm的平面型夹块(按照您提供哑铃型试样可选择0-7mm的平面型夹块)。

（2）、弯曲试验采用弯曲夹具和压头进行试验。

（3）、压缩试验夹具采用上、下压盘进行试验。
