承重和传力结构：将物体的重量传递给称重传感器的机械平台，常见有钢结构及钢混结构二种型式。

高精度称重传感器：是汽车衡的核心部件，起着将重量值转换成对应的可测电信号的作用，它的优劣性直接关系到整台衡器的品质。 称重传感器称重显示仪：用于测量传感器传输的电信号，再通过专用软件处理显示重量读数，并可将数据进一步传递至打印机、大屏幕显示器、电脑管理系统。

汽车衡的配件

打印机：用于打印重量数据表单

报警灯：三色报警灯

大屏幕：用于远距离读数

主要特点：

     1、计量准确度高，性能稳定可靠

     2、称重数据可打印、存储和远传，融入单位的管理流程；

     3、秤体的高度大降低，减少用户基础施工的费用

     4、维护方便，对于室外使用的汽车衡，由于取消了易锈蚀腐蚀的杠杆机构，使得维护方便且节约了需定期更换的备件用量。

功能：

     1、采用高精度称重传感器

     2、自动复位的传力机构

     3、具有超载报警提示

     4、具有自动故障诊断功能

     5、具有零追踪、自动校正

     6、具有记忆、报表、累计、信号输出

专业化设计：

     ■专业化设计软件，确保设计准确性

     ■秤台受力全面分析

     ■模拟化分析每个载荷单元

     ■根据载荷不同，灵活性设计承载单元

     ■长期使用，不轻易产生形变

     ■环境工作温度：﹣20℃~+55℃

产品规格及参数：
秤台规格：模块结构、标准化、系列化秤台，多单元组合
         自动复位传力机构
称量范围: 30-150t
计量方式: 车辆上台面停稳后称量（静态计量）
计量精度: OIML Ⅲ级准确度
管理功能：可实现班、日、月、年的数据分类统计管理
设备电源：220V~ 50Hz
标准电子汽车衡传感器工作温度：-30℃～ +70℃
宽度系列：3m 3.2m 3.4m
长度系列：6m、7m、8m、9m、10m、12m、14m、16m、18m、20m、21m、24m
秤体结构激光焊接，预拱，抛丸，表面防腐处理，坚固耐用
准确度等级：III级
最大称量：30t～180t
适用范围：各类载重汽车的称重计量，称量迅速准确，操作方便，维护简单
电气部分具有模拟式和数字式两种配置
可选配打印机、大屏幕等

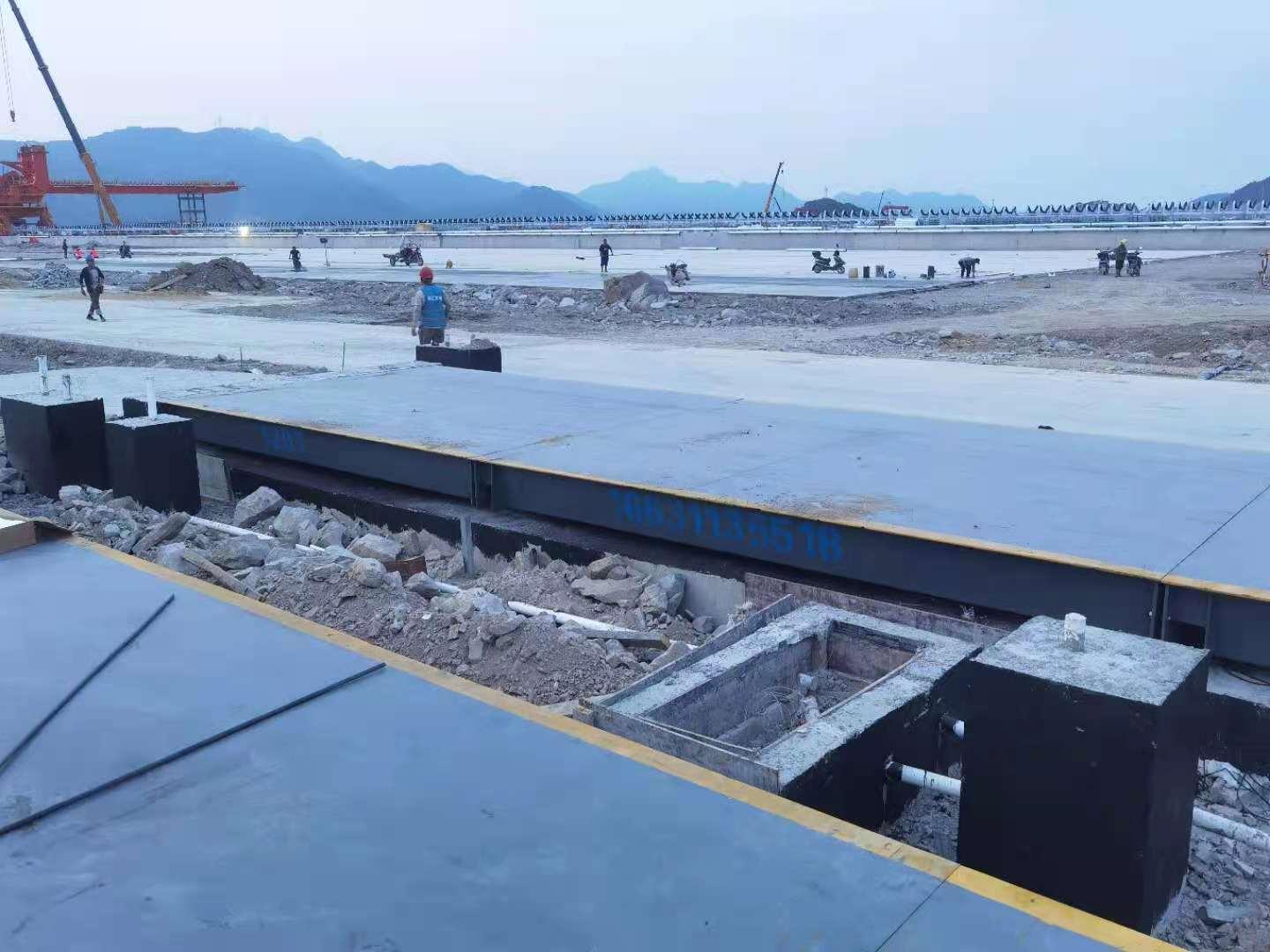

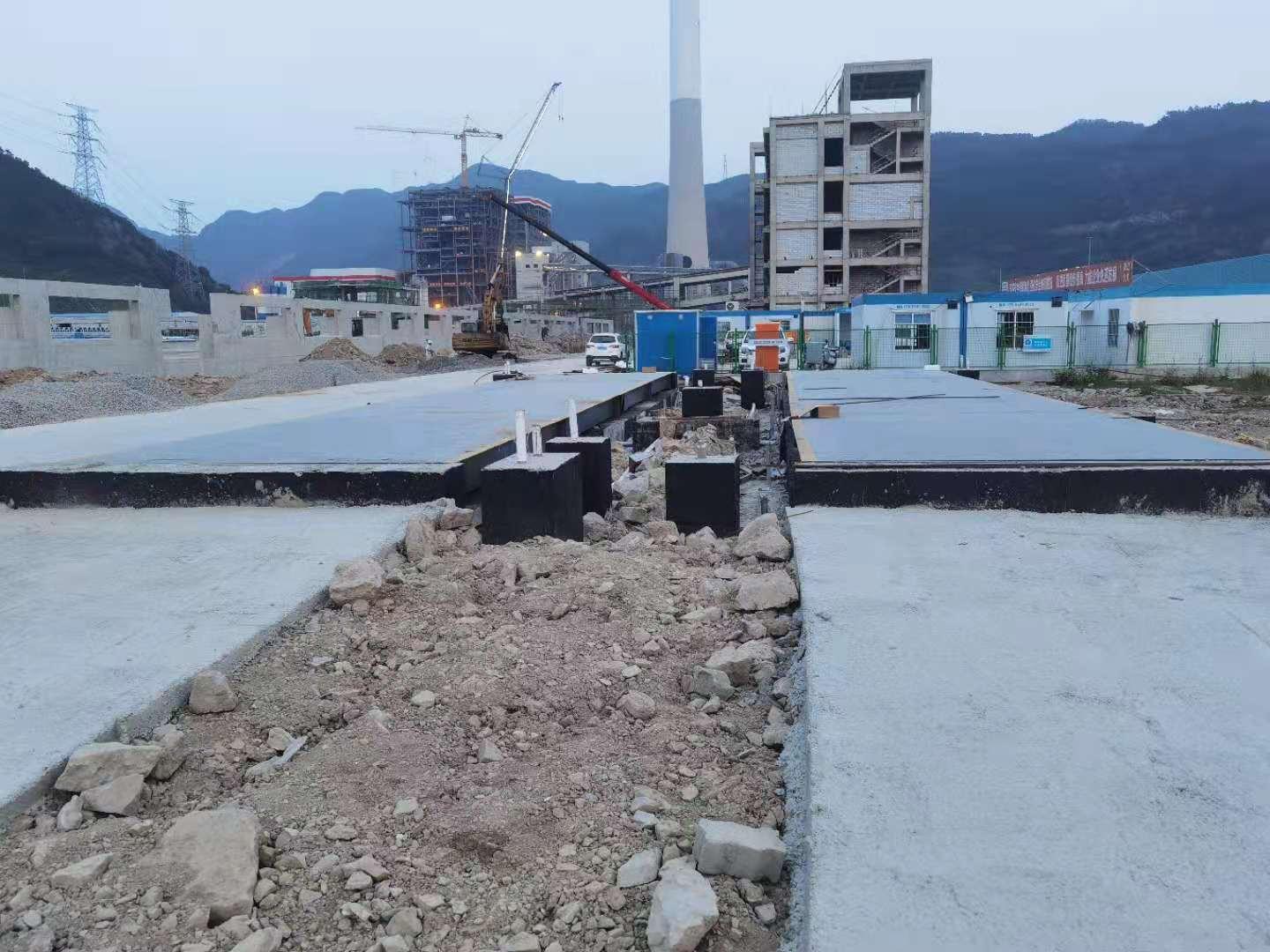

无基坑或有基坑两种安装方式，推荐用无基坑方式

1. 安全超载：秤体125%；传感器150%

2. 工作电源电压：AC 220V+10%，50Hz。秤台有过载报警装置

3. 秤台在纵横向均设缓冲限位装置，防止车辆过行驶、刹车等产生冲击力和侧向力，用以保护衡器。

4. 秤台面板采用优质钢板，厚度10~14mm，保证足够的强度，长期使用不变形。

5. 传接线盒采用优质不锈钢制作，防止锈蚀。

6. 传输线缆按国家标准规范进行安装防护，布置整齐合理。

7.  设备的信息采集稳定、精确、可靠。打印输出便捷，高速、噪音低可靠耐用。

8. 秤台设计结构合理，整体刚性好，保证长期使用不变形，保证秤体的计量精度。

9.  所有需要涂漆的表面在涂漆前进行彻底的外观质量和除锈处理。钢结构表面喷砂预处理，满足秤体整体耐磨、耐压、耐酸、耐碱以及防腐能力强的要求。

10.  秤台使用冷弯U型钢与钢板焊接，组成稳定的箱梁结构，选用国内知名钢铁企业钢材。

11. 零件材料质量符合国家规范中标准规定。

12. 秤台结构件的处理，采用冷弯U型钢，主筋板采用Q235碳钢板，表面除锈预处理，再喷涂环氧富锌底漆，干膜厚度大于40μm，以保证外层涂料不脱落，可延长使用年限。面漆采用树酯漆，涂二层，其干膜总厚度大于100μm，面漆的颜色可与需方协商确定
